شاشة LED داخلية ثابتة F4 Pro
خزانة بلاستيكية بمقاس 320 × 480 مم، مع إطار ألمنيوم اختياري بمقاس 640 × 480 مم للتركيب بزاوية قائمة، وتثبيت مغناطيسي وصيانة كاملة من الأمام.
البريد الإلكتروني:support@gkc-led.com
الهاتف:+86 177 0588 5572
نظرة عامة
الميزات
المواصفات
التخصيص
نظرة عامة
نظرة عامة

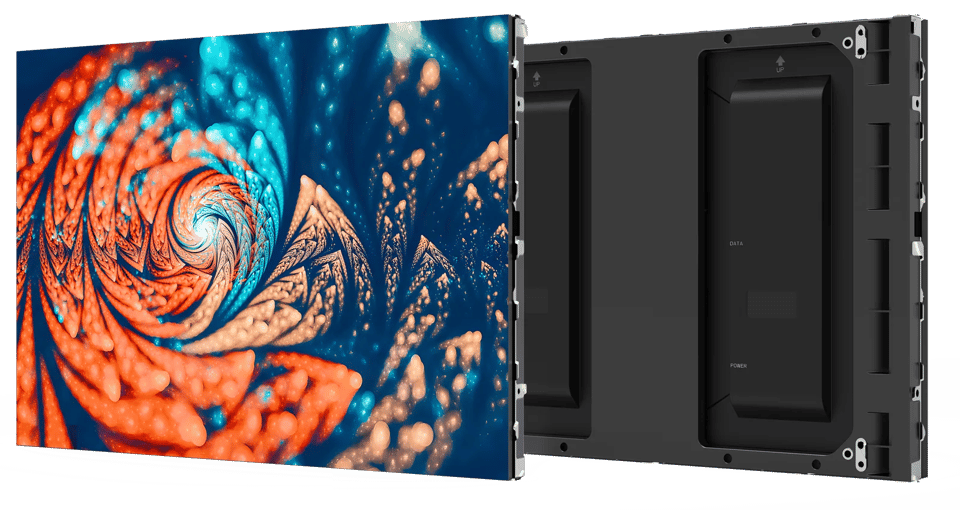

شاشة LED داخلية ثابتة F4 Pro
يجمع F4 Pro بين هيكل بلاستيكي خفيف الوزن وإطار ألمنيوم ثابت اختياري، ما يتيح للمركّبين إنشاء جدران مستوية أو زوايا قائمة باستخدام النظام نفسه. وتبسّط لوحة 3 في 1 إمكانية التركيب والصيانة الأمامية الكاملة.
- متوافق مع التوصيل الصلب والمرن
- إطار اختياري للتركيب بزاوية قائمة
- تثبيت مغناطيسي
- لوحة رئيسية 3 في 1
- صيانة أمامية كاملة للوحدة
- تجميع مغناطيسي اختياري لإطار الصب بالقالب
الميزات
تصميم خفيف الوزن وتثبيت مغناطيسي
- وحدة مقاسها 320 × 240 مم، لا يتجاوز وزنها 0.6 كجم
- لا يتجاوز وزن الخزانة 1.9 كجم، وتُثبّت مغناطيسيًا
- مقاس عالمي للوحدات بكفاءة عالية من حيث التكلفة
- ملائم للأسواق المحلية والدولية وسهل التركيب
حل 3 في 1 بسيط وموثوق

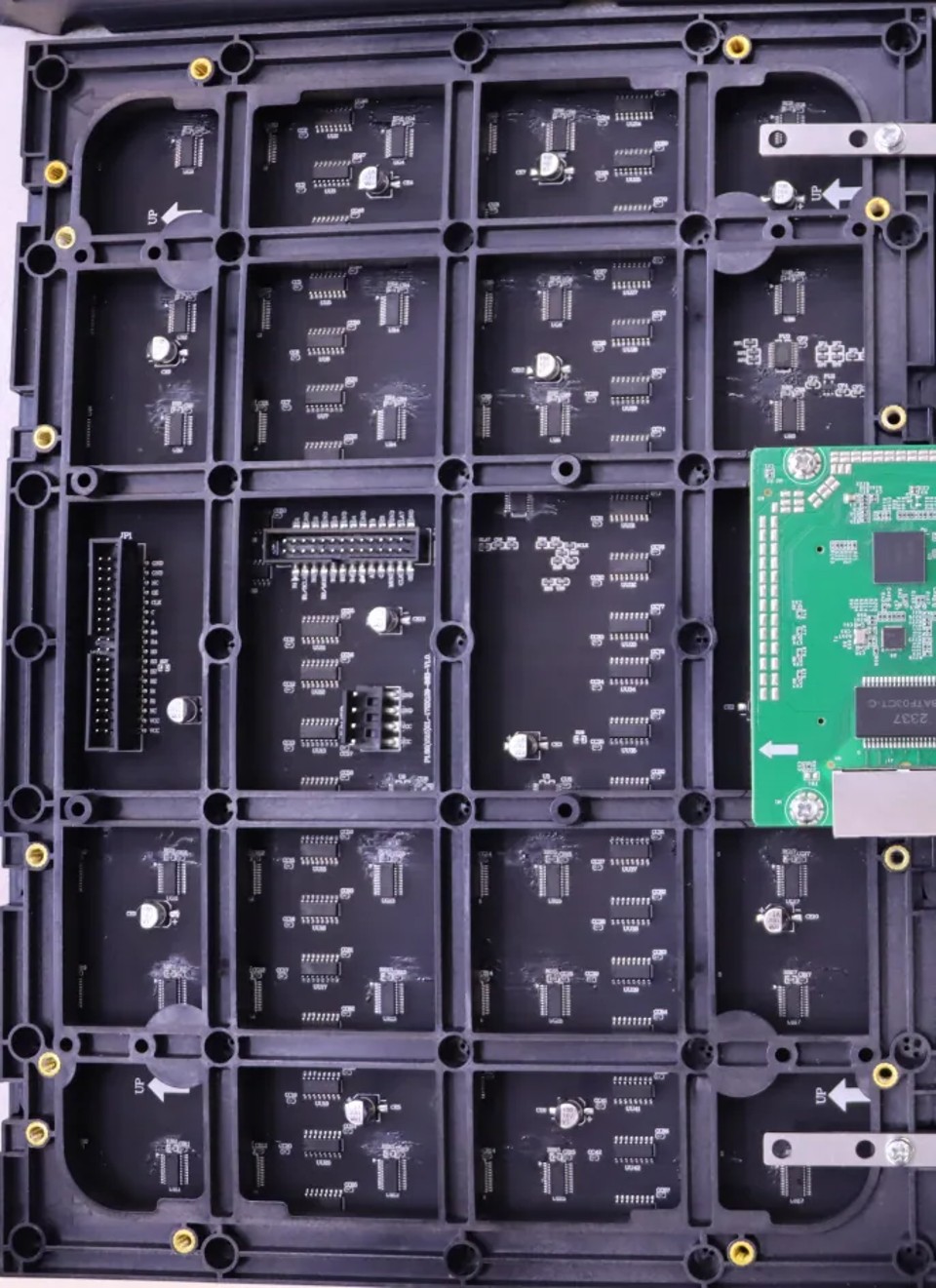

- تدمج لوحة HUB ثلاثية الوظائف وحدة HUB ومصدر الطاقة وبطاقة الاستقبال
- من دون توصيلات معقدة لكابلات الإشارة أو الطاقة
- ثبات أعلى وصيانة أسهل

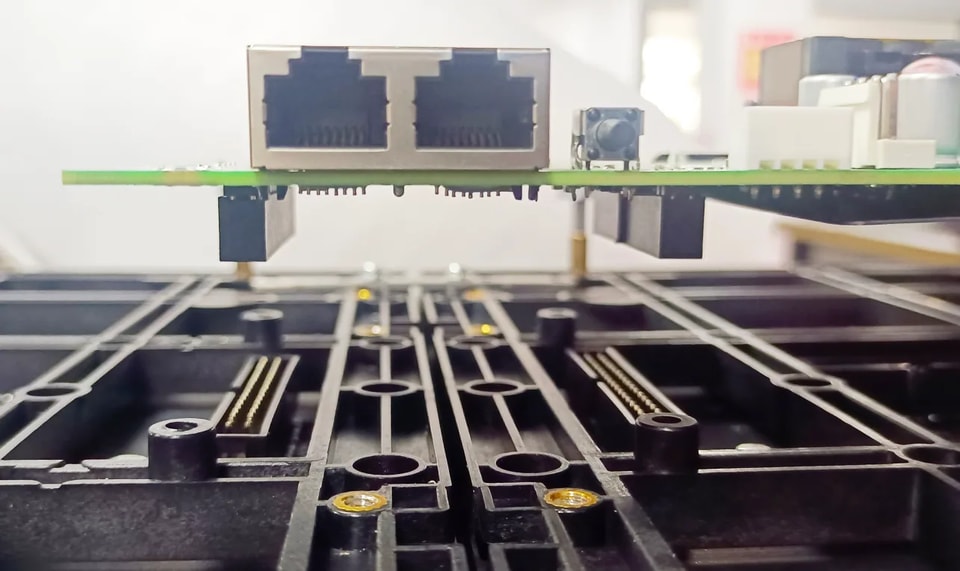

وصلة توصيل مباشرة بلا كابلات لتسهيل الصيانة
توصيل صلب
واجهة توصيل صلب HUB، متوافقة مع وحدات 320 × 240 ومهيأة لحل التوصيل الصلب F1-MAX.
اختبار وصيانة عبر منافذ متعددة
تدعم الوحدات التوصيل الصلب والمرن، وتضم واجهة HUB320 لتسهيل الاختبار والصيانة. نطاق استخدام واسع وكفاءة عالية من حيث التكلفة.
استواء عالٍ وسهولة في التركيب

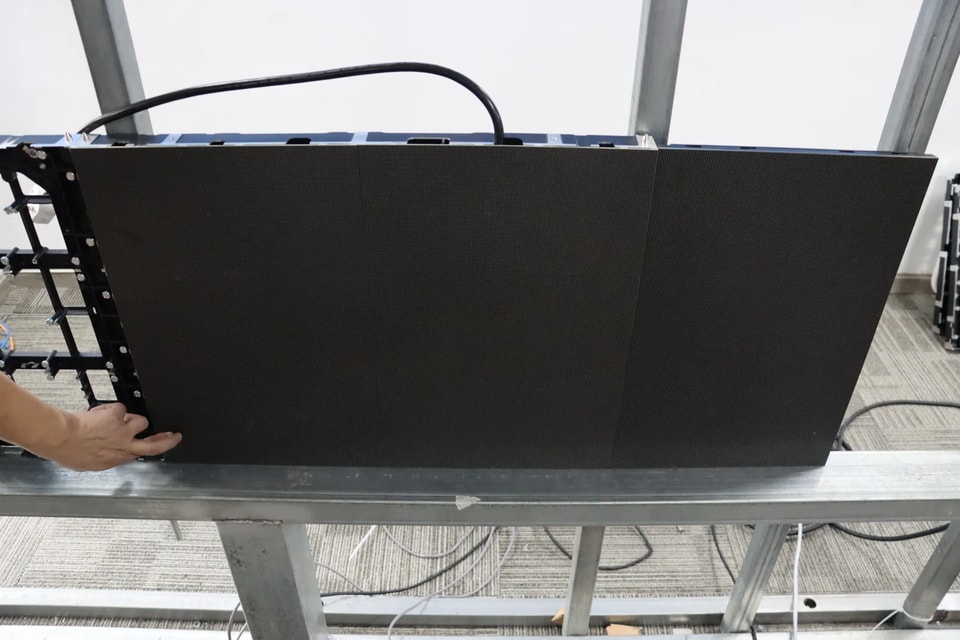

تركيب متلاصق بلا فواصل

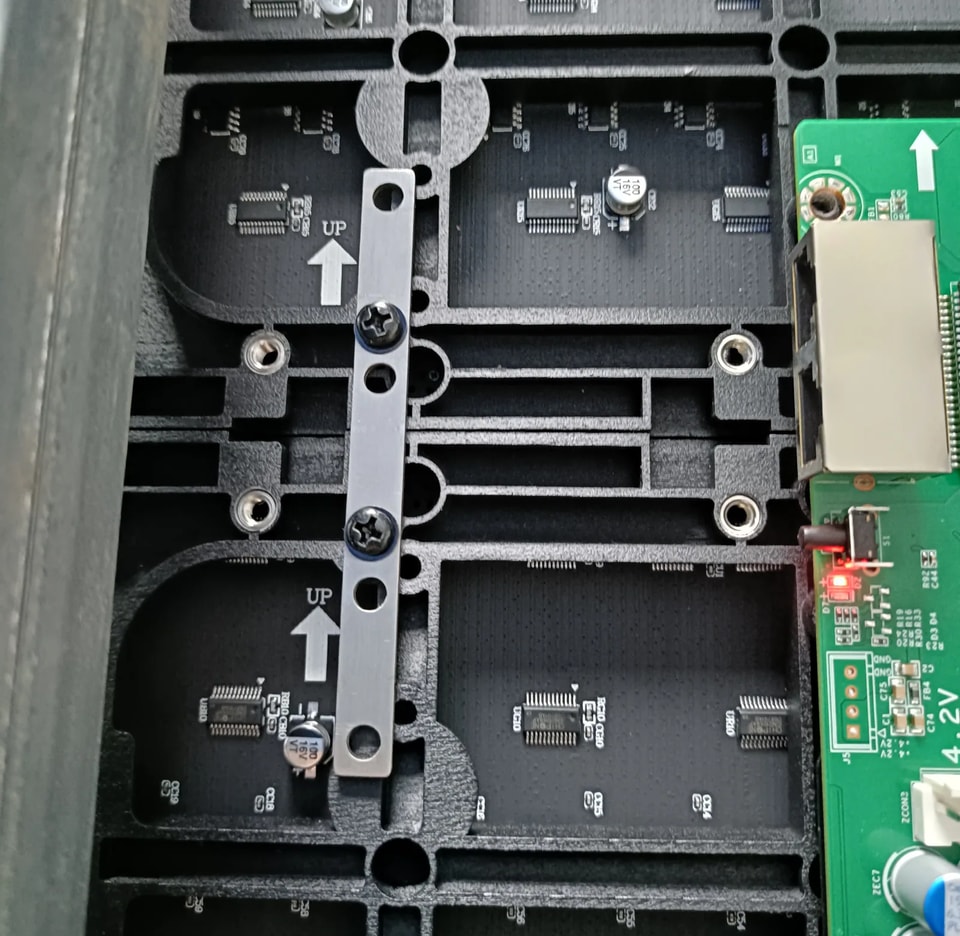

يكفي استخدام وحدتين فقط، علوية وسفلية، للتركيب المتلاصق بلا فواصل، مع موصل للوحدات لتحسين الاستواء. ويسهّل التثبيت المغناطيسي التجميع والفك والصيانة.

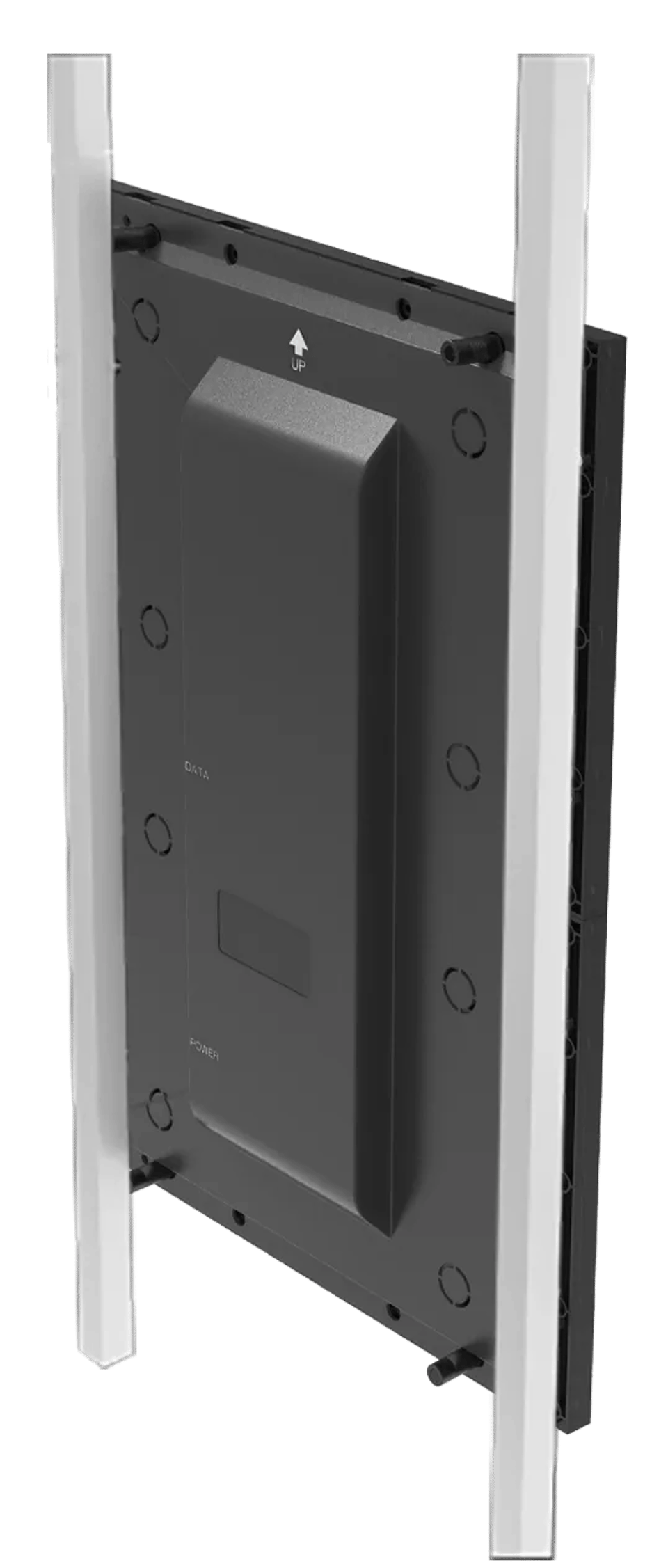

سُمك التركيب المغناطيسي (اختياري)
29.8 مم (قياسي) أو 41.2 مم (متوافق مع F1max).

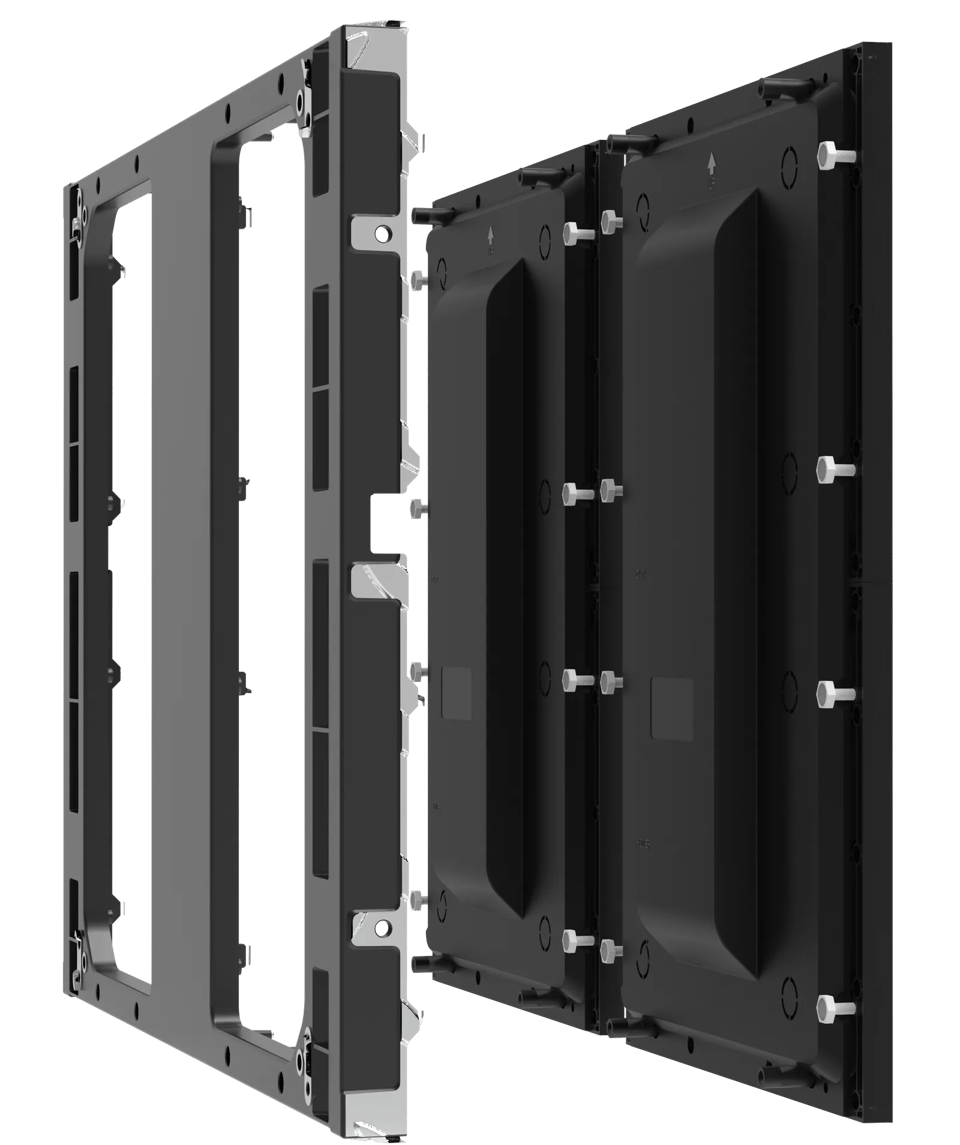

تجميع مغناطيسي مع إطار الصب بالقالب (اختياري)
إطار صب بالقالب بزاوية قائمة
تُثبّت خزانتا 320 × 480 مغناطيسيًا. مناسبة للشاشات المسطحة.

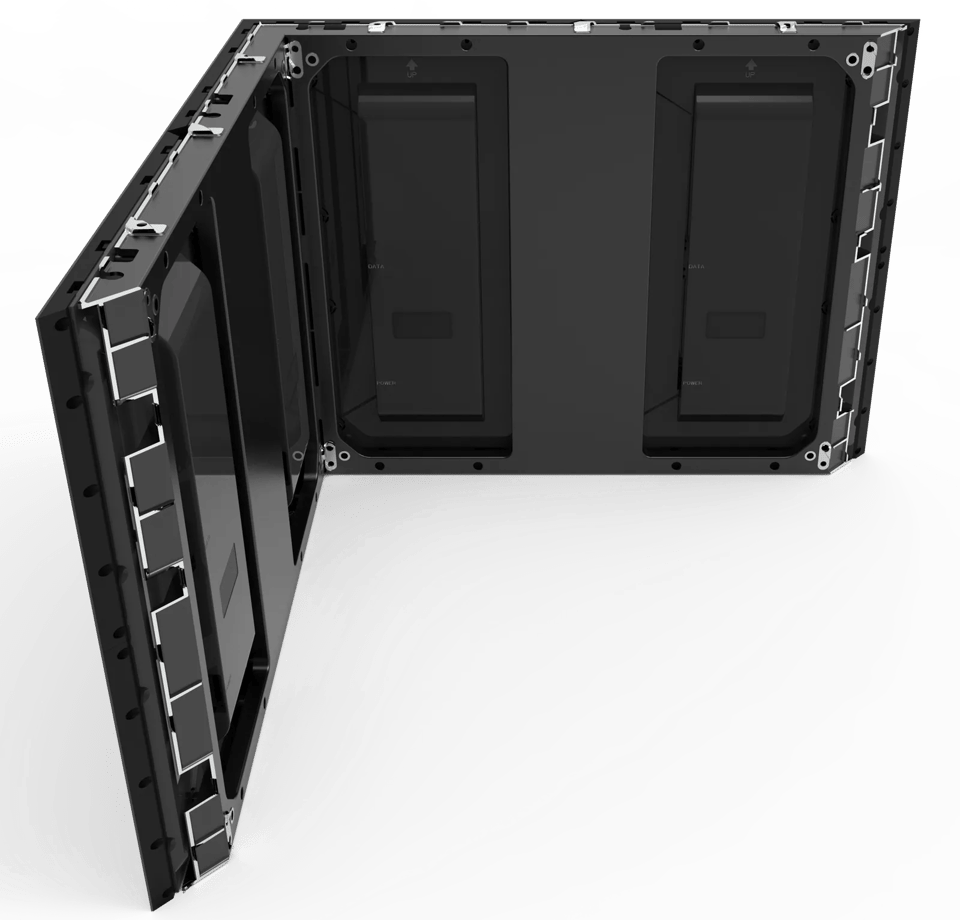

إطار صب بالقالب قطري
يُقص الجانبان بزاوية 45°. مناسب لشاشات المكعبات والشاشات ذات الزوايا القائمة.

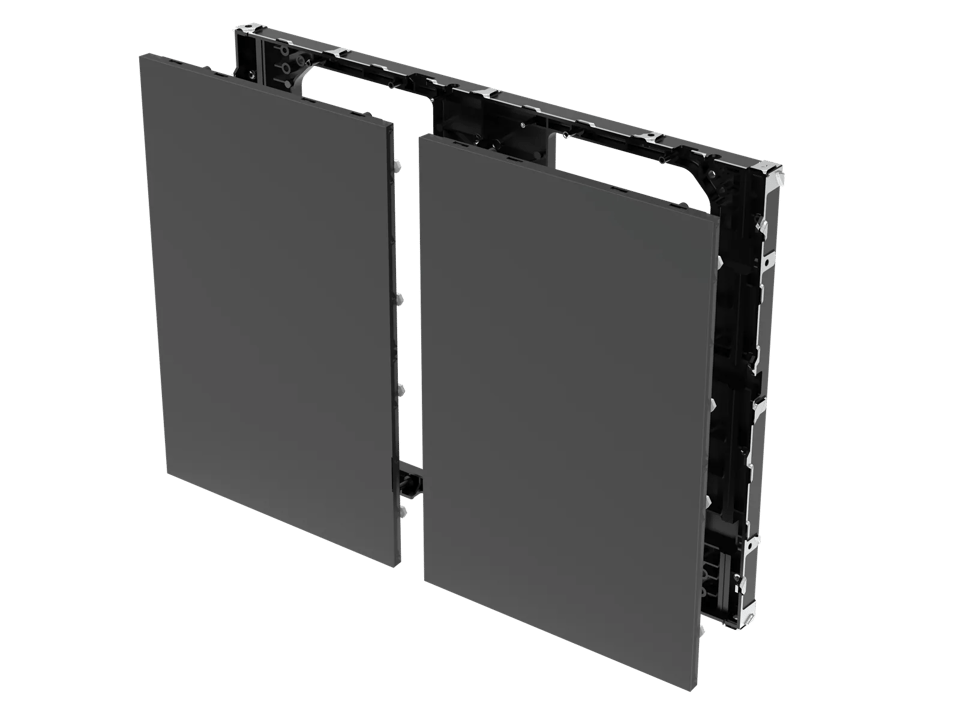

إطار مصبوب بالقالب، مفضّل للشاشات الكبيرة
- إطار مصبوب بالقالب بمقاس 640 × 480 مم
- يثبّت مغناطيسيًا خزانتين بلاستيكيتين مقاس كل منهما 320 × 480
- يعزز المتانة والثبات والسلامة
- تجميع بخزائن كبيرة مع فواصل دقيقة لتحقيق استواء أفضل
- مناسب للشاشات الكبيرة، وسهل التركيب والتجميع والتشغيل
مواصفات موحدة وقابلية عالية للتكيف
- تتشابك الخزانة بقياس 320 (عرض) × 480 (ارتفاع) مع F1 MAX بقياس 640 × 480
- تلبي متطلبات الشاشات بمقاسات متنوعة
- في الصورة: سلسلة F1max (يسارًا) وسلسلة F4pro (يمينًا)
التصميم الداخلي

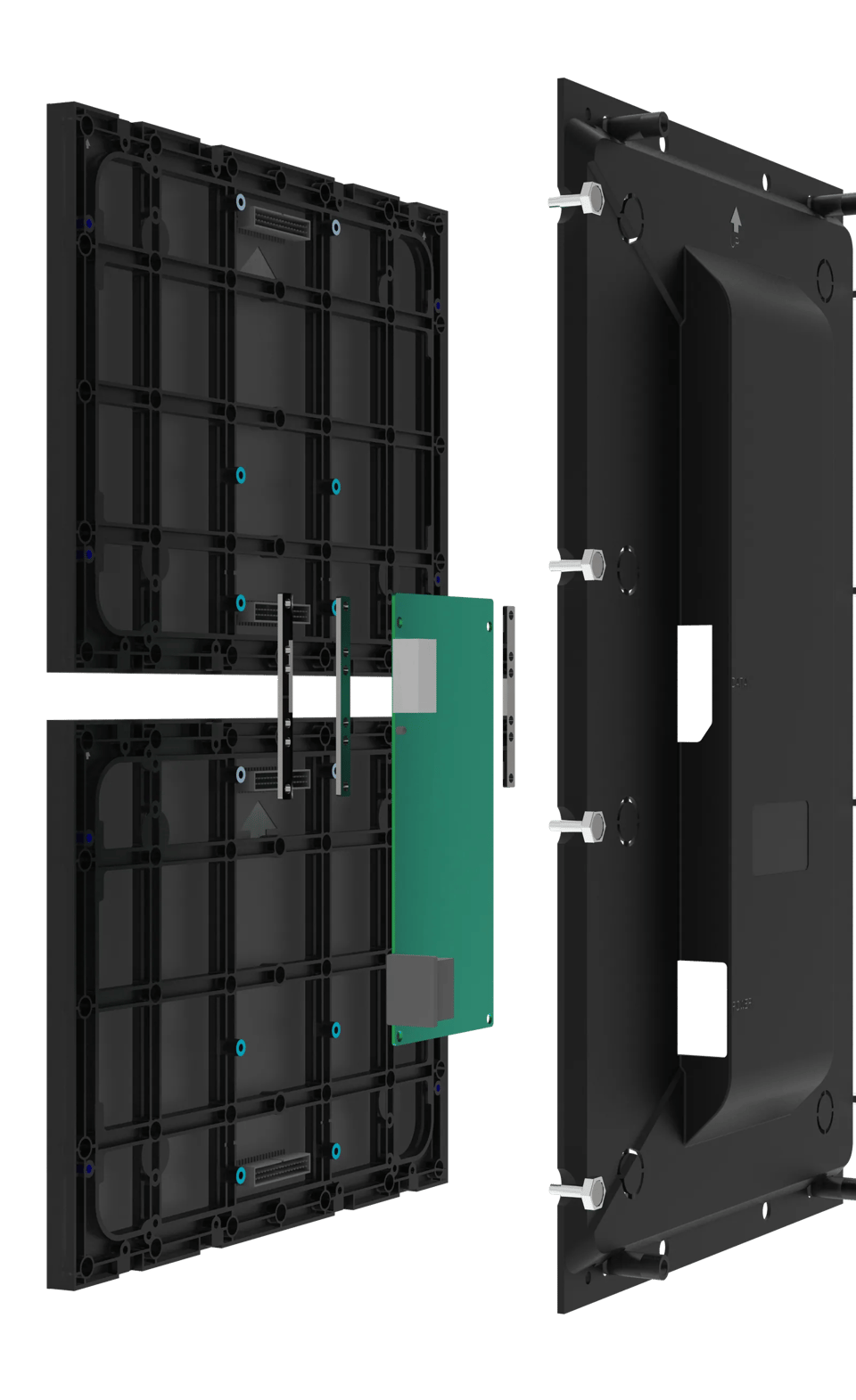

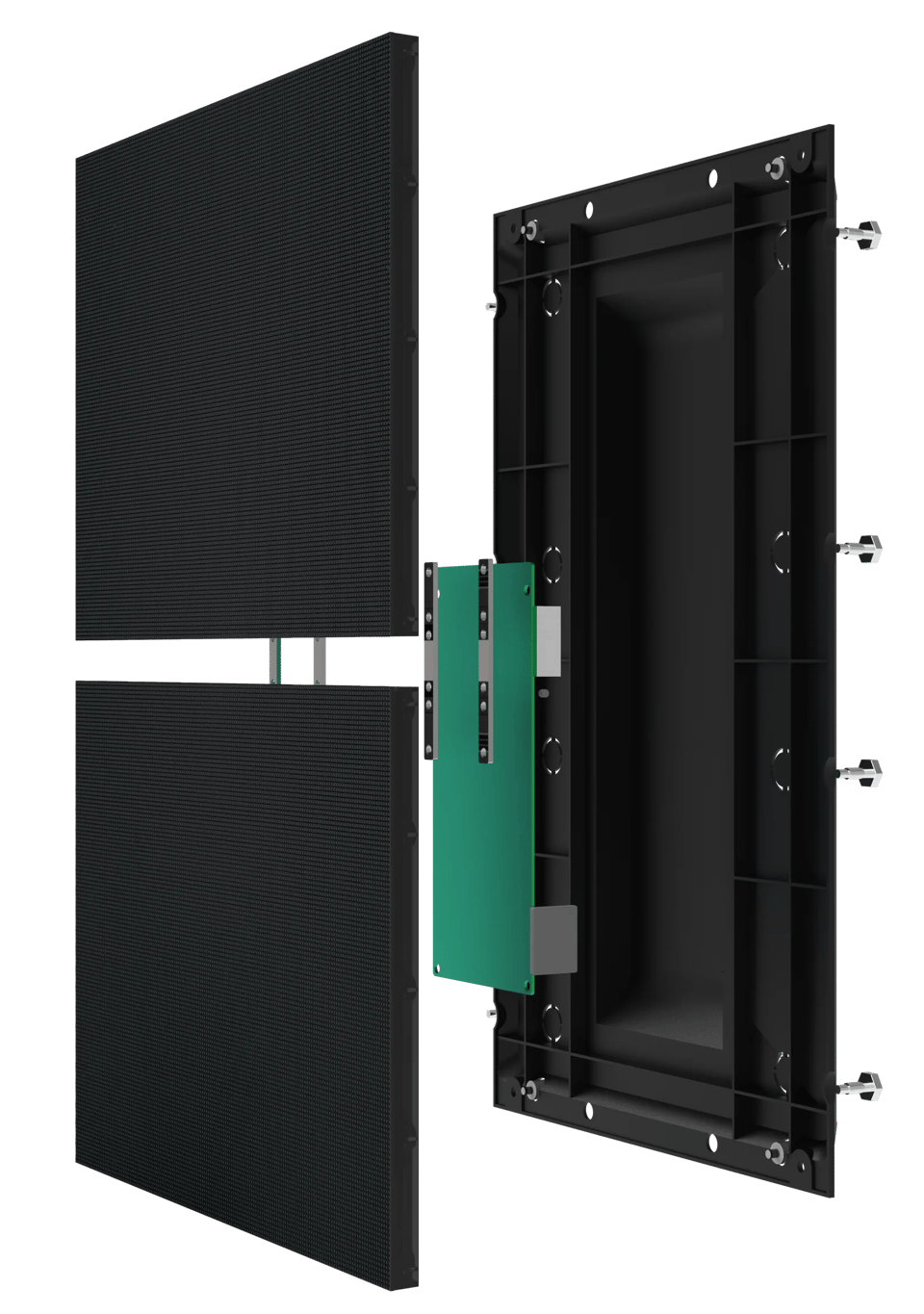

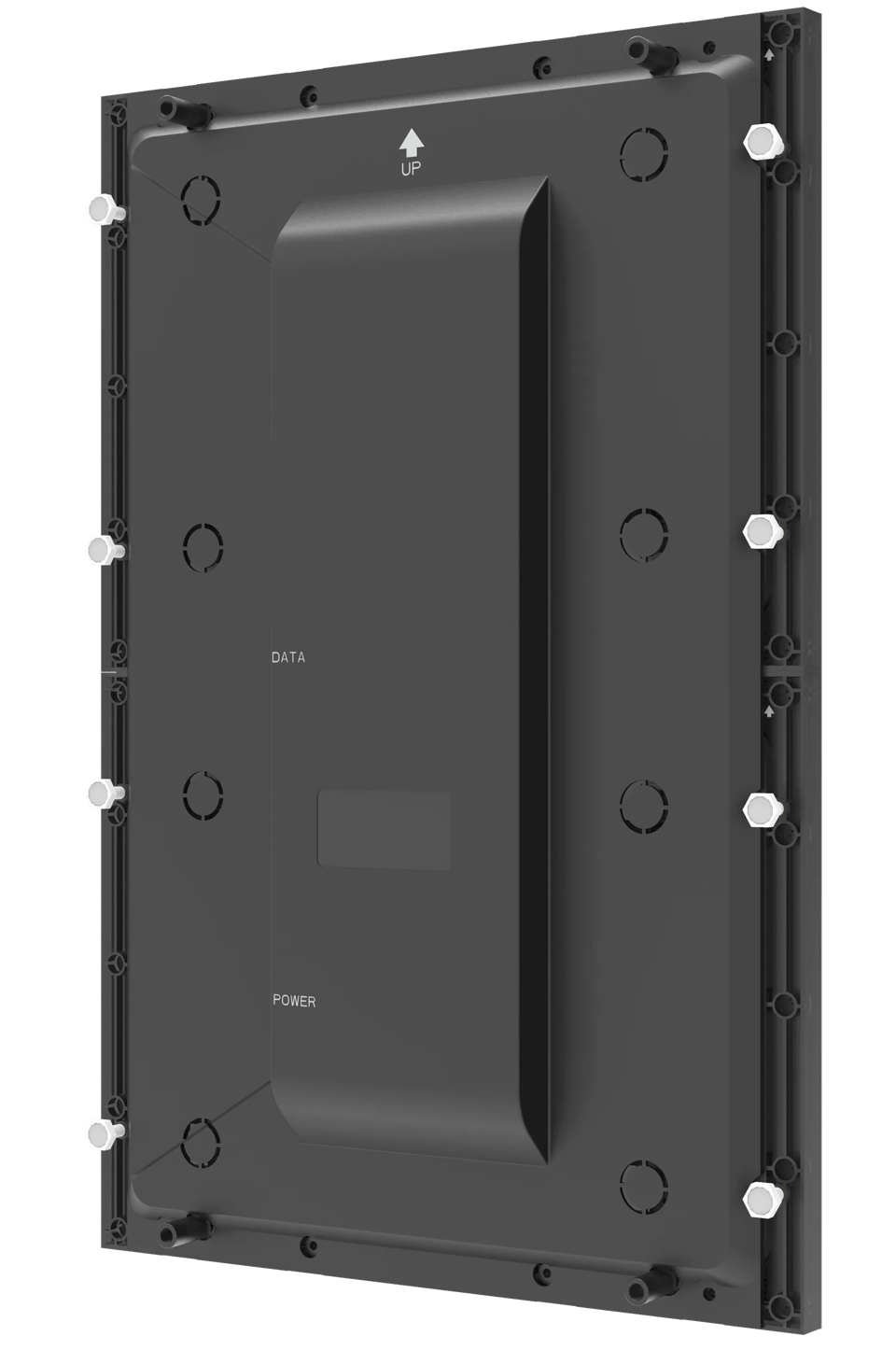

- تجميع مبسط لخزانة F4pro، منظر خلفي: غطاء خلفي بلاستيكي، وحدة HUB متكاملة 3 في 1، وحدات 320 × 240، واجهة إشارة، واجهة طاقة

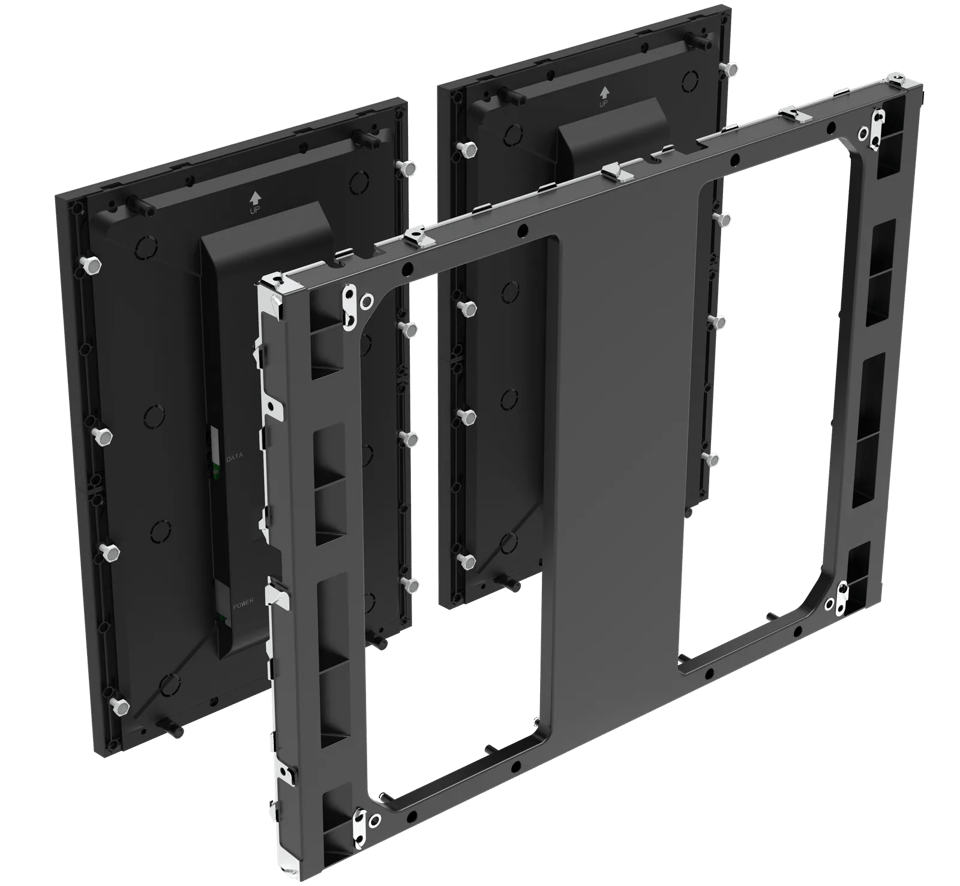

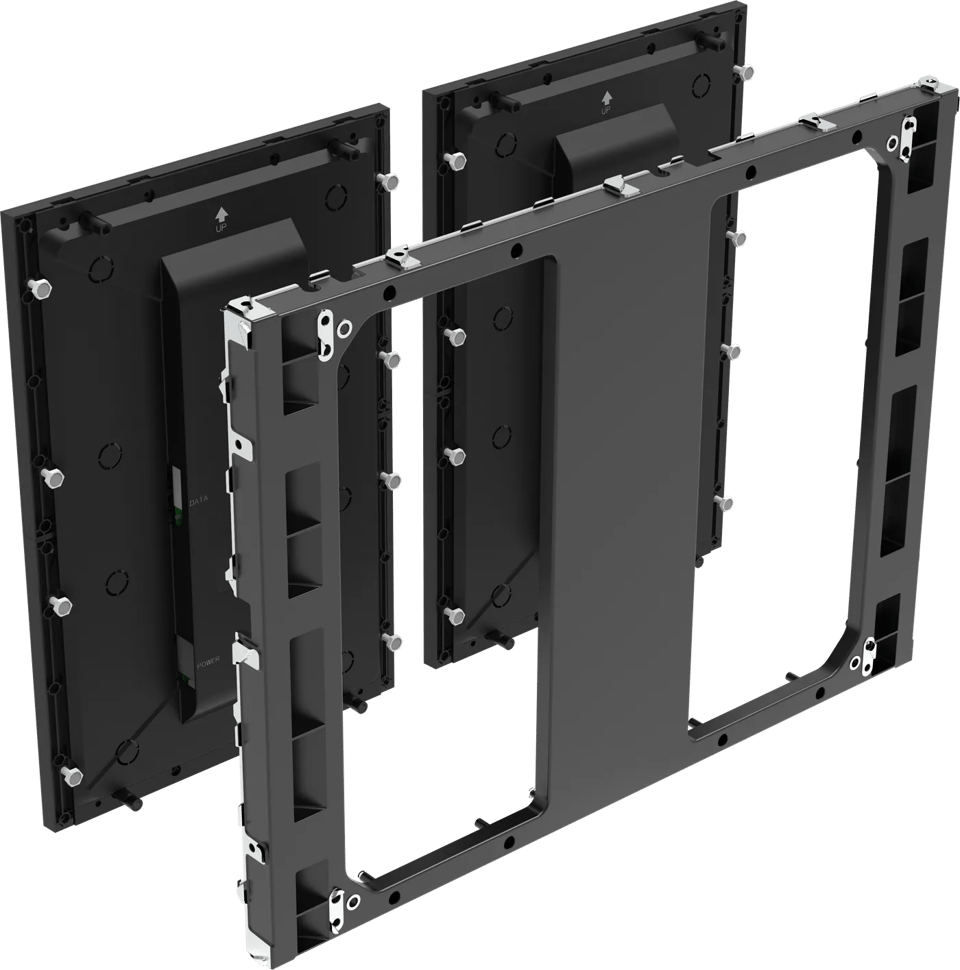

- تجميع إطار مصبوب بالقالب بقياس 640 × 480، منظر خلفي: إطار مصبوب بالقالب، أعمدة مغناطيسية، أغطية خلفية بلاستيكية
شاشة احترافية داخلية ذات تباعد بكسلي صغير
تناسب سلسلة F4pro مجموعة واسعة من تركيبات الشاشات الداخلية الثابتة.

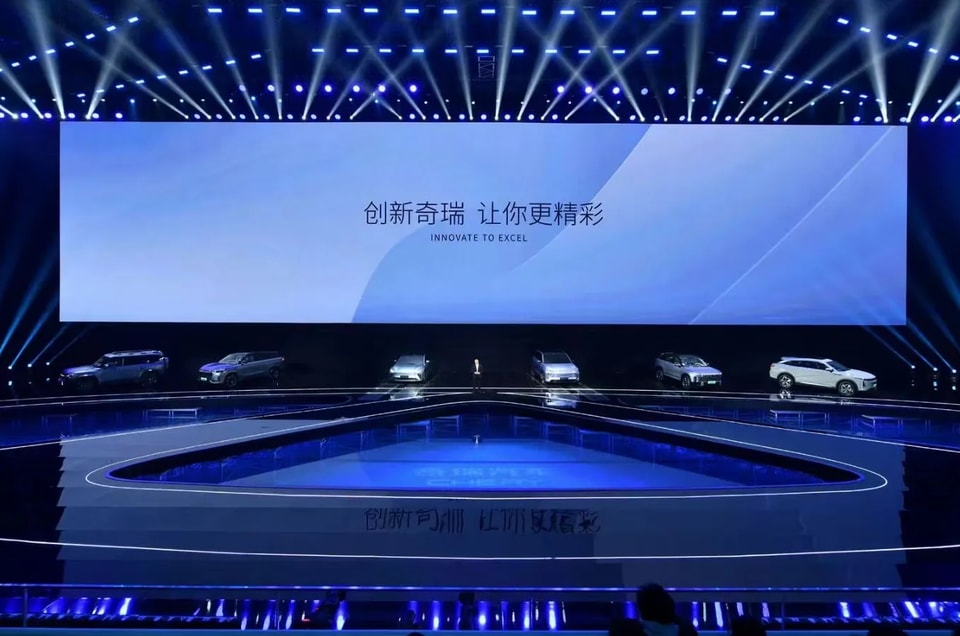

- العروض المسرحية والاستوديوهات
- تصوير ثلاثي الأبعاد بالعين المجردة
- قاعات المؤتمرات الكبرى ودور السينما
- مراكز التسوق والمتاجر الكبرى

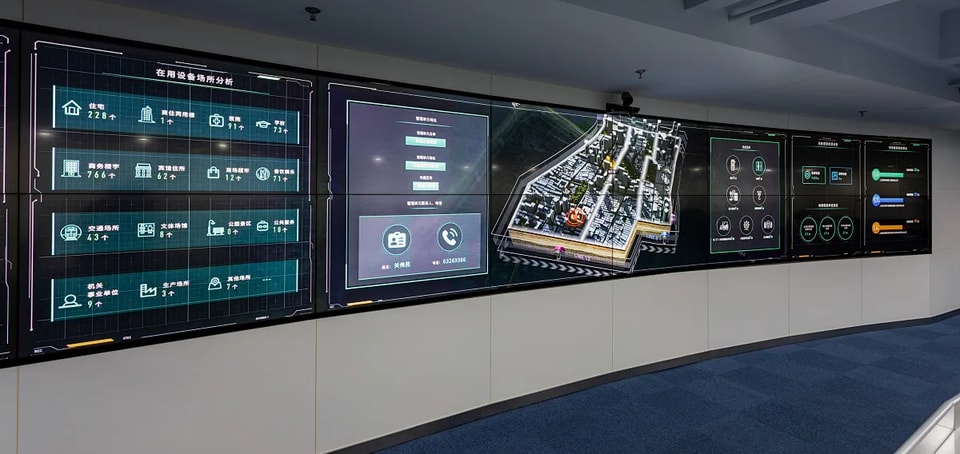

- مراكز القيادة والمدن الذكية
- شاشات إعلانية في المطارات ومحطات القطارات
المواصفات
المواصفات
المواصفات الفنية
المواصفات الرئيسية
| مقاس الخزانة البلاستيكية | 320 × 480 مم |
| مقاس إطار الألمنيوم الثابت | 640 × 480 مم |
| مقاس الوحدة | 320 × 240 مم |
| تباعد البكسل — SMD / HOB | 1.538 / 1.86 / 2 / 2.5 مم |
أداء العرض
| السطوع | ≥500 شمعة/م² |
| نسبة التباين | 5000:1 |
| التدرج الرمادي | 14 بت |
| معدل التحديث | 3840 هرتز |
| معدل الإطارات | 50-60 هرتز |
| زاوية الرؤية | 160° / 160° |
الخزانة والوحدة
| أبعاد الخزانة | 320 × 480 × 46.1 مم |
| سُمك التركيب القياسي | 29.8 مم |
| سُمك التركيب مع الأعمدة المغناطيسية المتوافقة مع F1max | 41.2 مم |
| مقاس الإطار المصبوب بالقالب (اختياري) | 640 × 480 × 48.6 مم |
| وزن الخزانة | 1.9±0.3 كجم |
| مقاس الوحدة | 320 × 240 مم |
| وزن الوحدة | 0.6±0.05 كجم |
مواصفات سلسلة F4pro
| المعيار | P1.538 | P1.86 | P2 | P2.5 |
|---|---|---|---|---|
| تركيبة البكسل | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 |
| السطوع (نيت) | ≥500 | ≥500 | ≥500 | ≥500 |
| تدرج الرمادي (بت) | 14 | 14 | 14 | 14 |
| معدل التحديث (هرتز) | 3840 | 3840 | 3840 | 3840 |
| معدل الإطارات (هرتز) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| طريقة القيادة | قيادة بتيار ثابت (1/104) | قيادة بتيار ثابت (1/86) | قيادة بتيار ثابت (1/80) | قيادة بالتيار الثابت (1/64) |
| زاوية المشاهدة (رأسي/أفقي°) | 160/160 | 160/160 | 160/160 | 160/160 |
| درجة حرارة اللون (كلفن) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| تجانس السطوع واللونية | 98% | 98% | 98% | 98% |
| نسبة التباين | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| وزن الوحدة (كجم) | 0.6±0.05 | 0.6±0.05 | 0.6±0.05 | 0.6±0.05 |
| حجم الوحدة (مم) | 320×240 | 320×240 | 320×240 | 320×240 |
| دقة الوحدة (عرض×ارتفاع) | 208×156 | 172×129 | 160×120 | 128×96 |
| كثافة البكسل (نقطة/م²) | 422500 | 288906 | 250000 | 160000 |
| عدد الوحدات لكل خزانة (عرض × ارتفاع) | 1×2 | 1×2 | 1×2 | 1×2 |
| دقة الخزانة (عرض × ارتفاع) | 208×312 | 172×258 | 160×240 | 128×192 |
| أبعاد الخزانة (مم) | 320×480×46.1 | 320×480×46.1 | 320×480×46.1 | 320×480×46.1 |
| وزن الخزانة (كجم) | 1.9±0.3 | 1.9±0.3 | 1.9±0.3 | 1.9±0.3 |
| عدد الوحدات لكل إطار (عرض×ارتفاع) | 2×2 | 2×2 | 2×2 | 2×2 |
| مقاس الهيكل (مم) | 640×480×48.6 | 640×480×48.6 | 640×480×48.6 | 640×480×48.6 |
| استواء الخزانة (مم) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| الصيانة | الصيانة الأمامية للوحدة بالكامل | الصيانة الأمامية للوحدة بالكامل | الصيانة الأمامية للوحدة بالكامل | الصيانة الأمامية للوحدة بالكامل |
| مادة تصنيع الخزانة | بلاستيك | بلاستيك | بلاستيك | بلاستيك |
| درجة الحماية | IP30 | IP30 | IP30 | IP30 |
| أقصى استهلاك للطاقة (واط/م²) | ≤400 | ≤400 | ≤400 | ≤400 |
| متوسط استهلاك الطاقة (واط/م²) | ≤140 | ≤140 | ≤140 | ≤140 |
| مصدر الطاقة | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز |
| العمر الافتراضي (ساعة) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| درجة حرارة التشغيل | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ |
| درجة حرارة التخزين | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ |
| رطوبة التشغيل | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH |
| رطوبة التخزين | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH |
المواصفات الواردة في مواد منتجات GKC. يُعتمد التكوين النهائي في عرض السعر الخاص بمشروعك.
