شاشة LED دقيقة المسافة F2 Pro
منصة F2 Pro من GKC لشاشات LED دقيقة المسافة، مصممة لغرف التحكم واستوديوهات البث والمساحات الداخلية الفاخرة. تتيح خزانتها بنسبة أبعاد 16:9 إنشاء دقات قياسية بدقة، كما تدعم البنية نفسها وحدات SMD وHOB وCOB وMIP بمسافة بكسل تصل إلى 0.78 مم.
- شهادتا CE وCCC
- قراءة وكتابة ذكيتان
- تصميم معياري مترابط مباشرةً ومن دون قاعدة
الميزات

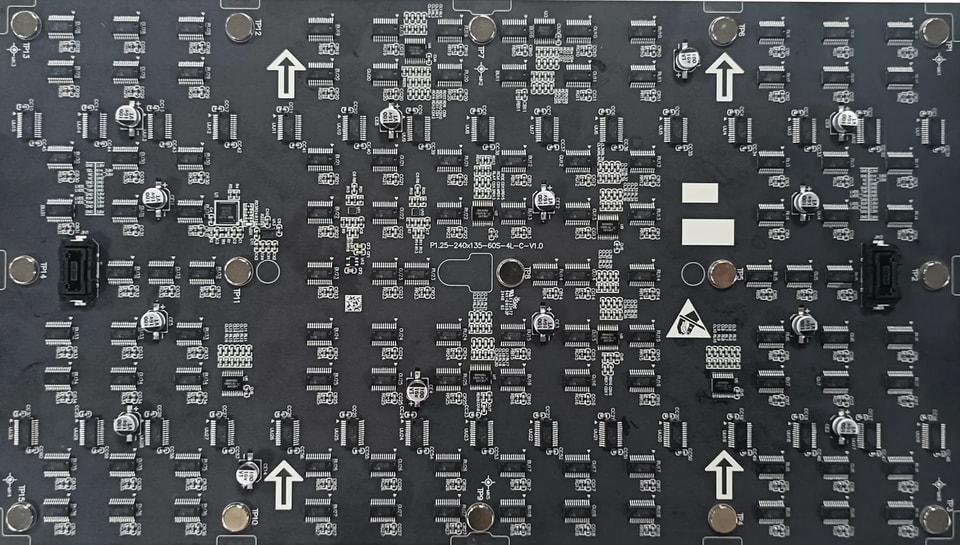

توافق HUB ثلاثي الوظائف مع لوحات PCB
- تصميم بطاقة ثلاثية الوظائف يدمج نظام الطاقة ووحدة HUB
- توصيل مباشر دون كابلات
- تُوصّل لوحات LED عبر موصلات عائمة بأطراف 20+4 و4PIN
- تصميم يمنع التركيب الخاطئ للوحة LED يمينًا أو يسارًا
- مسارات PCB متوافقة مع تصميمي القطب السالب المشترك والقطب الموجب المشترك

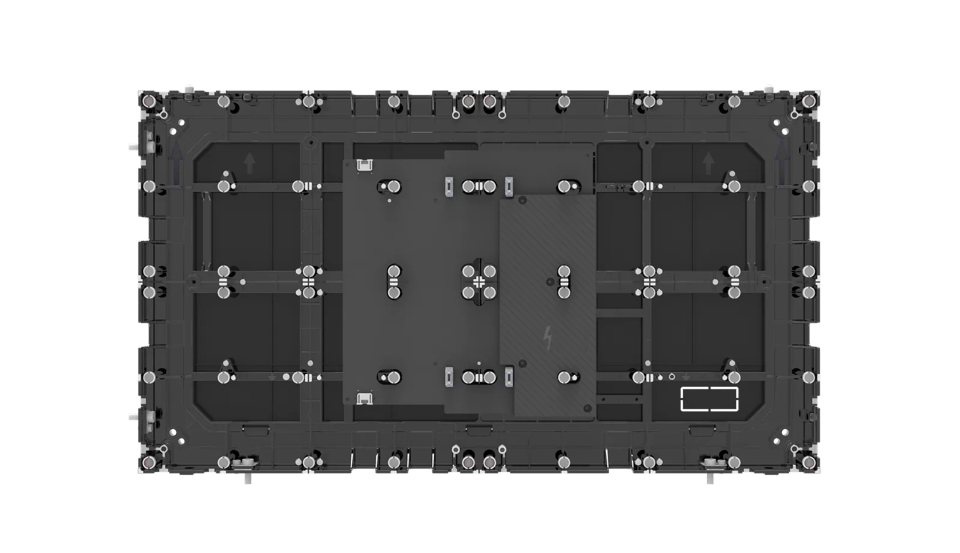

تصميم خزانة خفيف ونحيف
- لا تحتوي لوحات LED على غطاء سفلي بلاستيكي، بل تُثبّت مباشرةً على الخزانة لتكون فائقة الخفة والنحافة
- تصميم بإطار خزانة وغطاء خلفي: خفيف للغاية ومُعزّز المتانة
- خفض الوزن بنسبة 60%: يزن كل جزء من الخزانة 1.5 كجم فقط دون الوحدات، و3.6 كجم معها
- خفض السُمك بنسبة 20%: لا يتجاوز سُمك الوحدة كاملةً 33 مم

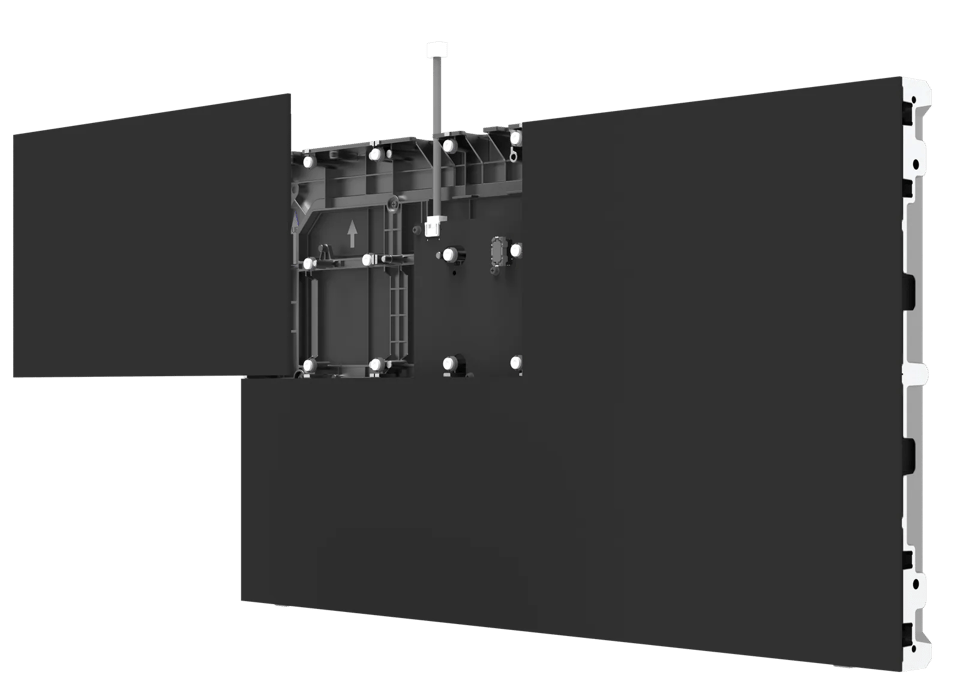

وحدات قابلة للصيانة من الأمام مع خاصية القراءة والكتابة الذكيتين
تصميم معياري وصيانة أمامية
تتصل الوحدات بالخزانة مباشرةً لضمان نقل أكثر استقرارًا. ويمكن فك الوحدات المغناطيسية من الأمام باستخدام أداة صيانة.
قراءة وكتابة ذكيتان
تعريف واجهة اتصال LVDS عالية السرعة، مع دعم الإدارة الذكية للقراءة والكتابة لحالة تشغيل الوحدات.

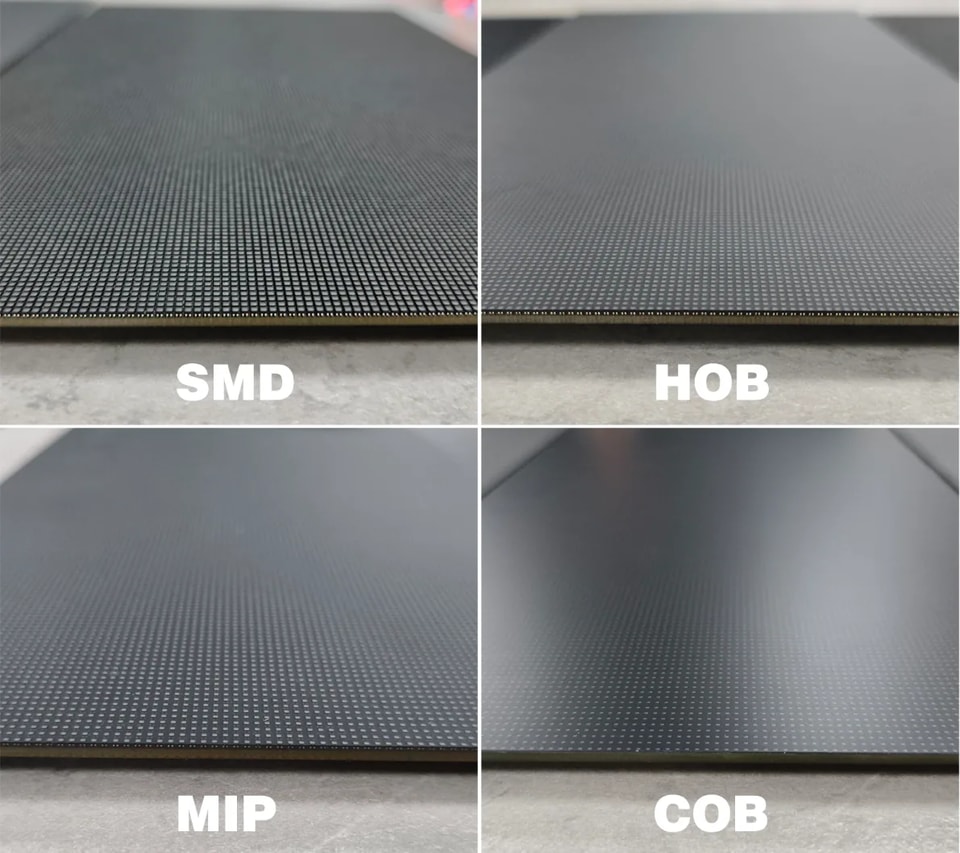

وحدات متعددة العمليات لسطح شاشة مستوٍ
متوافقة مع عمليات تصنيع متعددة للوحدات
تدعم المجموعة الكاملة من لوحات LED بتقنيات SMD وHOB وMIP وCOB ضمن خزانة ومنصة تحكم موحدتين، مع إمكانية تبديل الوحدات بسرعة.

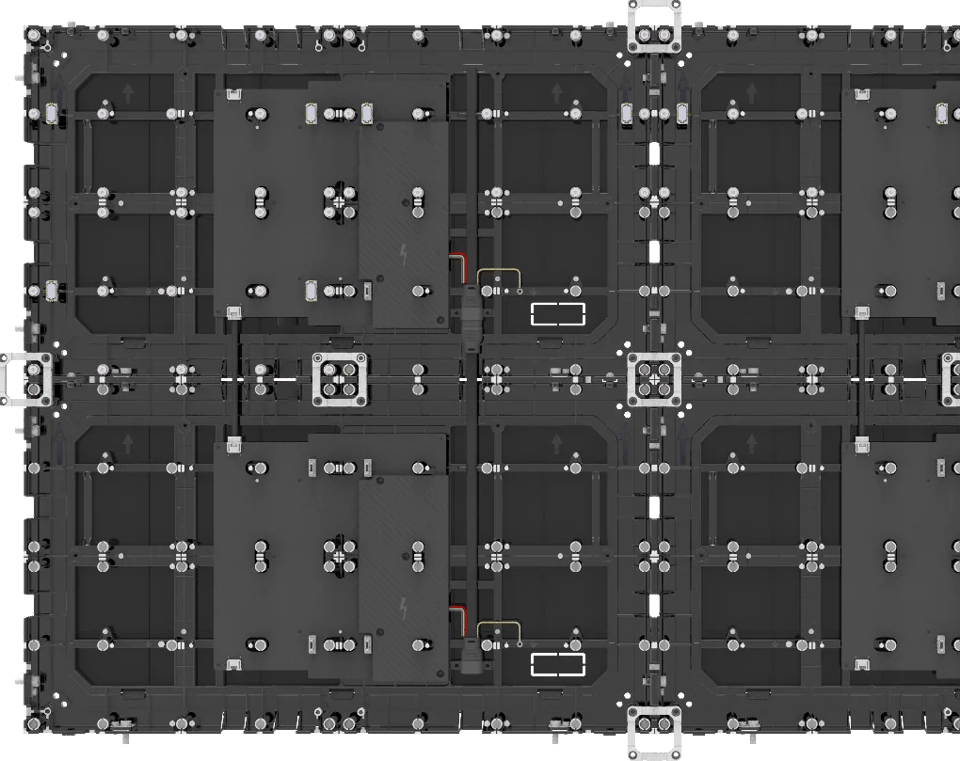

ألواح ربط لضمان استواء عالٍ
تربط ألواح الربط الخزائن معًا للحفاظ على استواء سطح الشاشة بدرجة عالية.
تركيب الزاوية الداخلية بزاوية 10°
تُوصل الخزائن القياسية على امتداد قوس داخلي بزاوية 10°، وتُستخدم قطع حشو مخصصة لإغلاق فجوة الزاوية وإنشاء سطح منحني متصل أو ملتف.
قطعة حشو مخصصة
تُغلق قطع الزوايا المخصصة الفجوة لتوفير وصلة مستوية وسلسة.

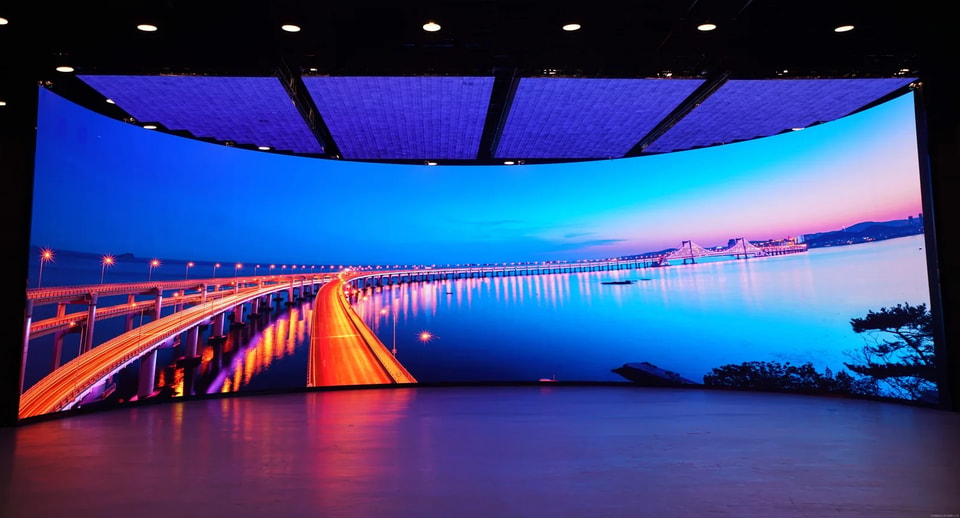

سطح منحني متصل دون فواصل
جدران منحنية، وشاشات ملتفة حول المسارح، وشاشات أسطوانية؛ كلها بانحناءة متصلة.
تشكيل مرن
مناسب للتصميمات غير الخطية المدمجة في الزوايا والمستخدمة في المسارح المنحنية.

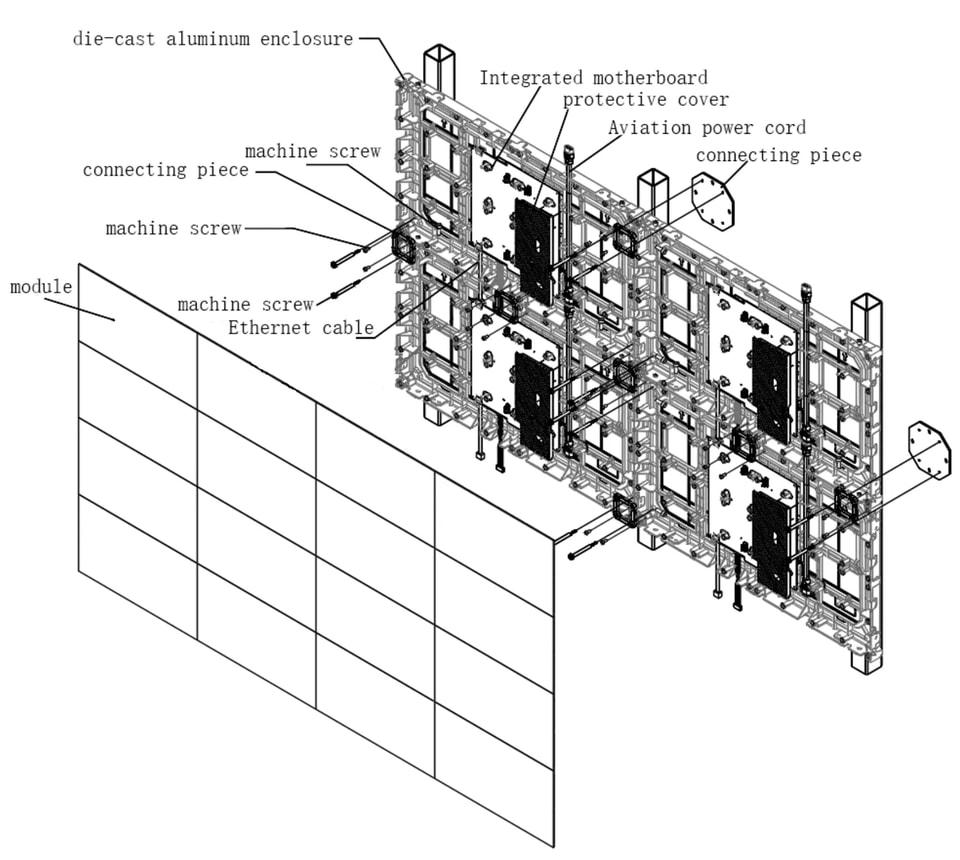

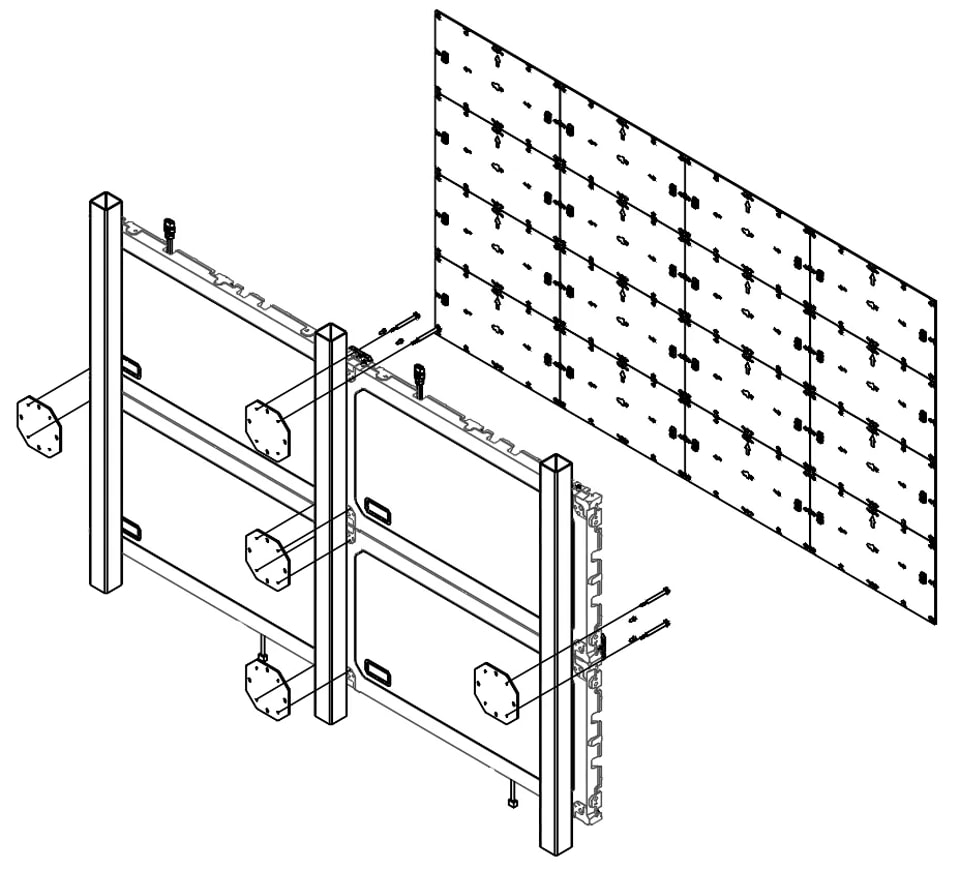

رسم تفكيكي لتركيب الشاشة
- مخطط التركيب من الأمام
- مخطط التركيب من الخلف
شاشة احترافية داخلية ذات تباعد بكسلي صغير
تلائم سلسلة F2 Pro مختلف أنواع التركيبات الثابتة الداخلية.
- استوديوهات
- قاعات المؤتمرات الكبرى
- مراكز القيادة والتحكم
- المدن الذكية
المواصفات
المواصفات
المواصفات الفنية
المواصفات الرئيسية
| أبعاد الخزانة | 600 × 337.5 × 32.9 مم |
| تباعد البكسل — SMD / HOB | 1.25 / 1.56 / 1.87 / 2.5 مم |
| مسافة البكسل — COB | 0.78 / 0.93 / 1.25 / 1.56 / 1.875 مم |
| تباعد البكسل — MIP | 0.93 / 1.25 / 1.56 مم |
| الشهادات | CE، CCC |
أداء العرض
| السطوع | ≥500 شمعة/م² (SMD/HOB) / ≥600 شمعة/م² (COB/MIP) |
| نسبة التباين | 5000:1 |
| التدرج الرمادي | 14 بت |
| معدل التحديث | 3840 هرتز |
| معدل الإطارات | 50-60 هرتز |
| زاوية الرؤية | 160° / 160° |
الخزانة والوحدة
| أبعاد الخزانة | 600 × 337.5 × 33 مم |
| وزن الخزانة | 3.6±0.3 كجم |
| مقاس الوحدة | 300 × 168.75 مم (SMD/HOB P2.5: 300 × 337.5 مم؛ COB P0.78: 150 × 168.75 مم) |
| وزن الوحدة | 0.3±0.05 كجم (SMD/HOB P2.5: 0.6±0.05 كجم؛ COB P0.78: 0.2±0.05 كجم) |
مواصفات سلسلة F2 Pro SMD/HOB
| المعيار | P1.25 | P1.56 | P1.875 | P2.5 |
|---|---|---|---|---|
| تركيبة البكسل | SMD 1010 | SMD 1212 | SMD 1515 | SMD 2121 |
| السطوع (نيت) | ≥500 | ≥500 | ≥500 | ≥500 |
| تدرج الرمادي (بت) | 13 | 13 | 13 | 14 |
| معدل التحديث (هرتز) | 3840 | 3840 | 3840 | 3840 |
| معدل الإطارات (هرتز) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| طريقة القيادة | قيادة بتيار ثابت (1/120) | قيادة بتيار ثابت (1/108) | قيادة بتيار ثابت (1/90) | قيادة بتيار ثابت (1/60) |
| زاوية المشاهدة (رأسي/أفقي°) | 160/160 | 160/160 | 160/160 | 160/160 |
| درجة حرارة اللون (كلفن) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| تجانس السطوع واللونية | 98% | 98% | 98% | 98% |
| نسبة التباين | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| حجم الوحدة (مم) | 300×168.75 | 300×168.75 | 300×168.75 | 300×337.5 |
| دقة الوحدة (عرض×ارتفاع) | 240×135 | 192×108 | 160×90 | 120×135 |
| كثافة البكسل (نقطة/م²) | 640000 | 409600 | 284444 | 160000 |
| وزن الوحدة (كجم) | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.6±0.05 |
| عدد الوحدات لكل خزانة (عرض × ارتفاع) | 2×2 | 2×2 | 2×2 | 2×1 |
| دقة الخزانة (عرض × ارتفاع) | 480×270 | 384×216 | 320×180 | 240×135 |
| أبعاد الخزانة (مم) | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 |
| وزن الخزانة (كجم) | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 |
| استواء الخزانة (مم) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| الصيانة | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام |
| مادة تصنيع الخزانة | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب |
| درجة الحماية | IP30 | IP30 | IP30 | IP30 |
| أقصى استهلاك للطاقة (واط/م²) | ≤350 | ≤310 | ≤280 | ≤260 |
| متوسط استهلاك الطاقة (واط/م²) | ≤120 | ≤110 | ≤95 | ≤90 |
| مصدر الطاقة | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز |
| العمر الافتراضي (ساعة) | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| درجة حرارة التشغيل | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ |
| درجة حرارة التخزين | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ |
| رطوبة التشغيل | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH |
| رطوبة التخزين | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH |
مواصفات سلسلة F2 Pro COB
| المعيار | P0.78 (كاثود مشترك) | P0.9375 (كاثود مشترك) | P1.25 (كاثود مشترك) | P1.25 (أنود مشترك) | P1.5625 (كاثود مشترك) | P1.5625 (أنود مشترك) | P1.875 |
|---|---|---|---|---|---|---|---|
| تركيبة البكسل | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B |
| السطوع (نيت) | ≥600 | ≥600 | ≥600 | ≥600 | ≥600 | ≥600 | ≥600 |
| تدرج الرمادي (بت) | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| معدل التحديث (هرتز) | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| معدل الإطارات (هرتز) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| طريقة القيادة | قيادة بتيار ثابت (1/54) | قيادة بتيار ثابت (1/54) | قيادة بتيار ثابت (1/60) | قيادة بتيار ثابت (1/60) | قيادة بتيار ثابت (1/54) | قيادة بتيار ثابت (1/54) | قيادة بتيار ثابت (1/45) |
| زاوية المشاهدة (رأسي/أفقي°) | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| درجة حرارة اللون (كلفن) | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 | 2000-10000 |
| تجانس السطوع واللونية | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| نسبة التباين | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| حجم الوحدة (مم) | 150×168.75 | 300×168.75 | 300×168.75 | 300×168.75 | 300×168.75 | 300×168.75 | 300×168.75 |
| دقة الوحدة (عرض×ارتفاع) | 192×216 | 320×180 | 240×135 | 240×135 | 192×108 | 192×108 | 160×90 |
| كثافة البكسل (نقطة/م²) | 1638400 | 1137778 | 640000 | 640000 | 409600 | 409600 | 284444 |
| وزن الوحدة (كجم) | 0.2±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 | 0.3±0.05 |
| عدد الوحدات لكل خزانة (عرض × ارتفاع) | 4×2 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 | 2×2 |
| دقة الخزانة (عرض × ارتفاع) | 768×432 | 640×360 | 480×270 | 480×270 | 384×216 | 384×216 | 320×180 |
| أبعاد الخزانة (مم) | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 | 600×337.5×33 |
| وزن الخزانة (كجم) | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 | 3.6±0.3 |
| استواء الخزانة (مم) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| الصيانة | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام |
| مادة تصنيع الخزانة | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب |
| درجة الحماية | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| أقصى استهلاك للطاقة (واط/م²) | ≤450 | ≤340 | ≤260 | ≤320 | ≤230 | ≤280 | ≤250 |
| متوسط استهلاك الطاقة (واط/م²) | ≤150 | ≤120 | ≤90 | ≤110 | ≤80 | ≤95 | ≤85 |
| مصدر الطاقة | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز |
| العمر الافتراضي (ساعة) | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| درجة حرارة التشغيل | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ |
| درجة حرارة التخزين | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ |
| رطوبة التشغيل | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH |
| رطوبة التخزين | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH |
معلمات سلسلة F2 Pro MIP
| المعيار | P1.56 |
|---|---|
| تركيبة البكسل | MIP 1010 |
| السطوع (نيت) | ≥600 |
| تدرج الرمادي (بت) | 13 |
| معدل التحديث (هرتز) | 3840 |
| معدل الإطارات (هرتز) | 50 / 60 |
| طريقة القيادة | قيادة بتيار ثابت (1/54) |
| زاوية المشاهدة (رأسي/أفقي°) | 160/160 |
| درجة حرارة اللون (كلفن) | 2000-10000 |
| تجانس السطوع واللونية | 98% |
| نسبة التباين | 5000:1 |
| حجم الوحدة (مم) | 300×168.75 |
| دقة الوحدة (عرض×ارتفاع) | 192×108 |
| كثافة البكسل (نقطة/م²) | 409600 |
| وزن الوحدة (كجم) | 0.3±0.05 |
| عدد الوحدات لكل خزانة (عرض × ارتفاع) | 2×2 |
| دقة الخزانة (عرض × ارتفاع) | 384×216 |
| أبعاد الخزانة (مم) | 600×337.5×33 |
| وزن الخزانة (كجم) | 3.6±0.3 |
| استواء الخزانة (مم) | ≤0.2 |
| الصيانة | صيانة من الأمام |
| مادة تصنيع الخزانة | ألمنيوم مصبوب بالقوالب |
| درجة الحماية | IP30 |
| أقصى استهلاك للطاقة (واط/م²) | ≤420 |
| متوسط استهلاك الطاقة (واط/م²) | ≤150 |
| مصدر الطاقة | تيار متردد 100–240 فولت، 50–60 هرتز |
| العمر الافتراضي (ساعة) | ≥100000 |
| درجة حرارة التشغيل | -10℃ ~ +45℃ |
| درجة حرارة التخزين | -20℃ ~ +55℃ |
| رطوبة التشغيل | 10%RH ~ 80%RH |
| رطوبة التخزين | 10%RH ~ 85%RH |
المواصفات الواردة في مواد منتجات GKC. يُعتمد التكوين النهائي في عرض السعر الخاص بمشروعك.
التسليم
التسليم والخدمة
من الطلب حتى التركيب
- مدة التسليم القياسية
- 30 يومًا لمساحة 1000 م²
- الضمان
- سنة واحدة
- الشهادات
- CE / CCC
- التغليف
- الخزائن: كرتون، 4 قطع في العبوة؛ الوحدات: كرتون، 48 قطعة في العبوة
- طريقة التركيب
- تثبيت جداري، أو على حامل سفلي، أو على الأرض
التخصيص
علامة تجارية خاصة
خصّص المنتج ليناسب سوقك
- أضف شعارك إلى الخزائن وواجهة البرنامج والكراتين والأدلة
- جهد كهربائي وقوابس وشهادات مطابقة لمتطلبات السوق المحلي
- درجة تباعد البكسل وحجم الخزانة وتصنيف IP وفقًا لمشروعاتك
- تصميم هندسي ملائم للمناخ، لمقاومة الحرارة والرطوبة ورذاذ الملح
يبدأ إعداد كل عرض سعر من مشروعك.
كن شريكاً لعلامتنا التجارية
تدعم جميع السلاسل وضع علامتك التجارية الخاصة.
شاركنا معلومات عن سوقك والمشروعات المستهدفة، وسنساعدك في اختيار خطوط المنتجات المناسبة، وترتيب الشهادات المطلوبة، وإعداد عروض أسعار مصممة خصيصًا لمشروعاتك.
