شاشة LED داخلية ثابتة F1 Pro
نظرة عامة

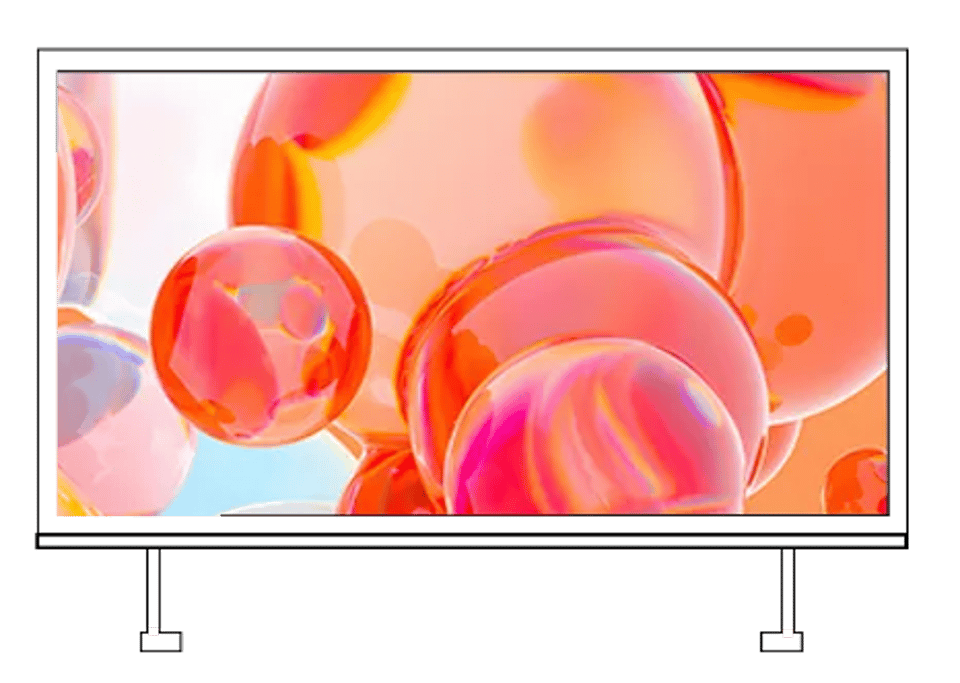

شاشة LED داخلية ثابتة F1 Pro
تأتي F1 Pro بخزانة من الألومنيوم المصبوب بأبعاد 640 × 480 × 60.7 مم، ومخصصة للتركيبات الداخلية الثابتة، مثل مراكز التسوق والمتاجر الكبرى والمدن الذكية وشاشات الإعلانات في المطارات ومحطات السكك الحديدية. تُوصّل الوحدات بالخزانة مباشرةً وتخزّن بيانات معايرتها الخاصة، كما يمكن صيانة الوحدات ولوحات HUB من الأمام أو الخلف. تتوفر حلول ببطاقة واحدة ومصدر طاقة واحد أو ببطاقتين ومصدري طاقة.
- توصيل مباشر للوحدات
- الصيانة من الأمام والخلف
- دعم بطاقتين ومصدري طاقة
- غطاء خلفي مفصلي
- شريحة ذاكرة IC تخزّن بيانات معايرة الوحدة

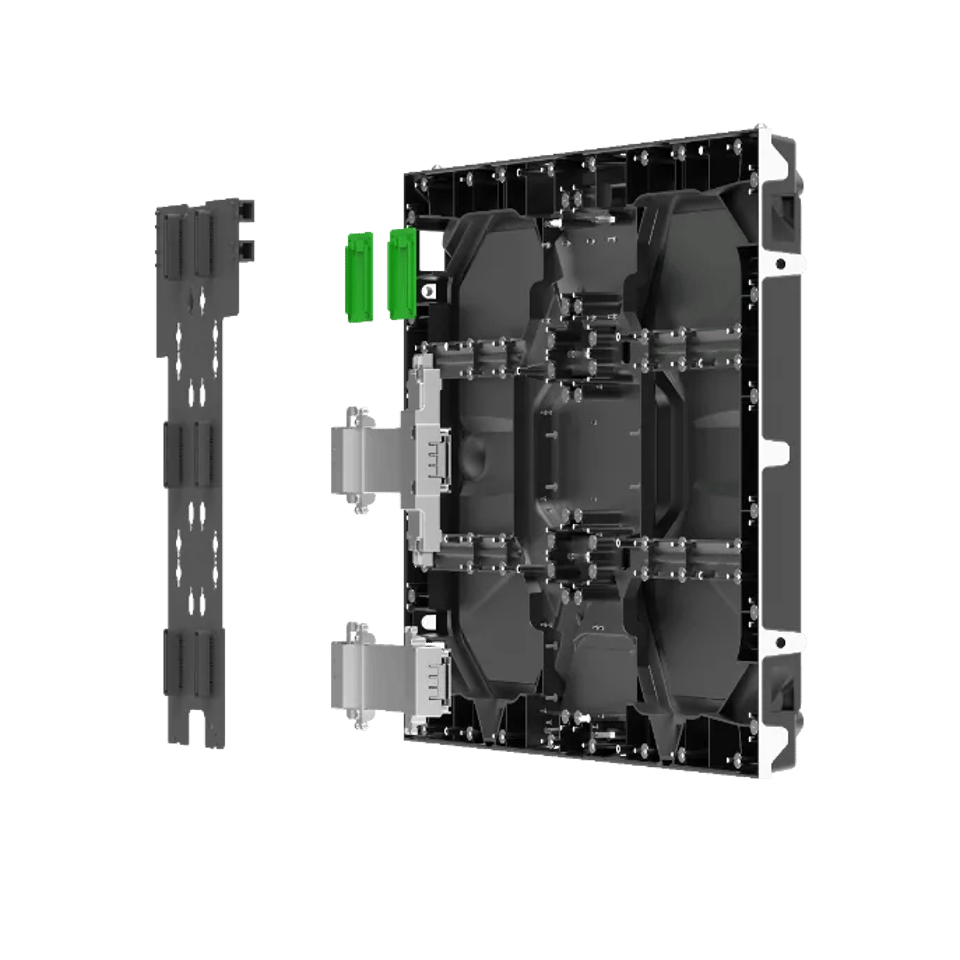

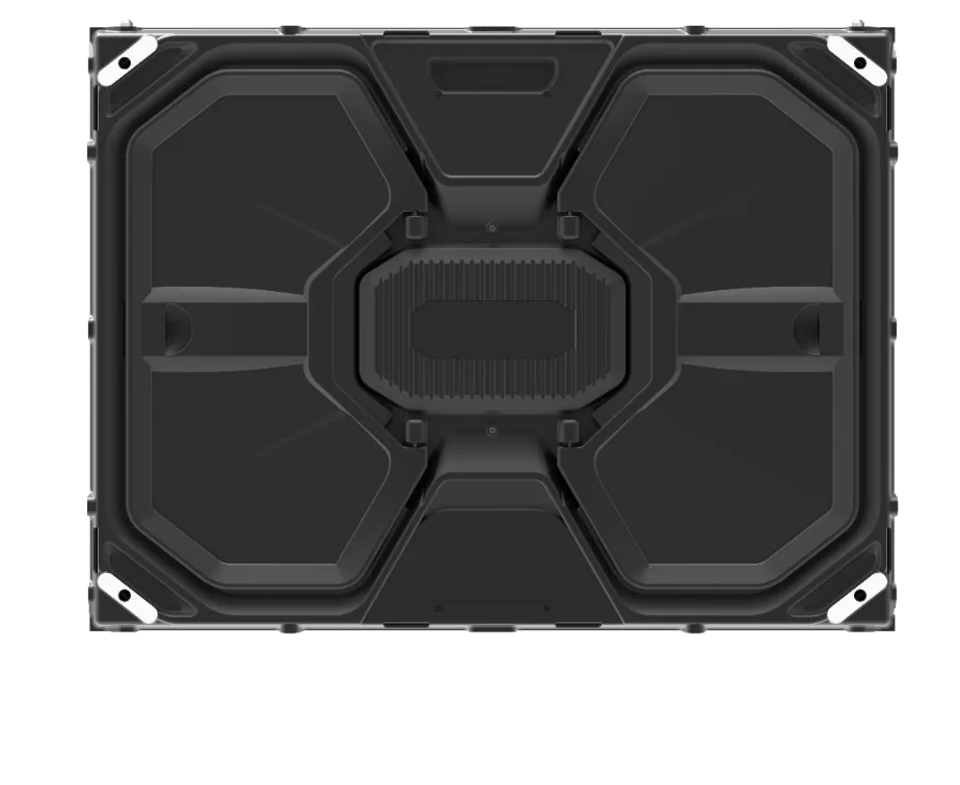

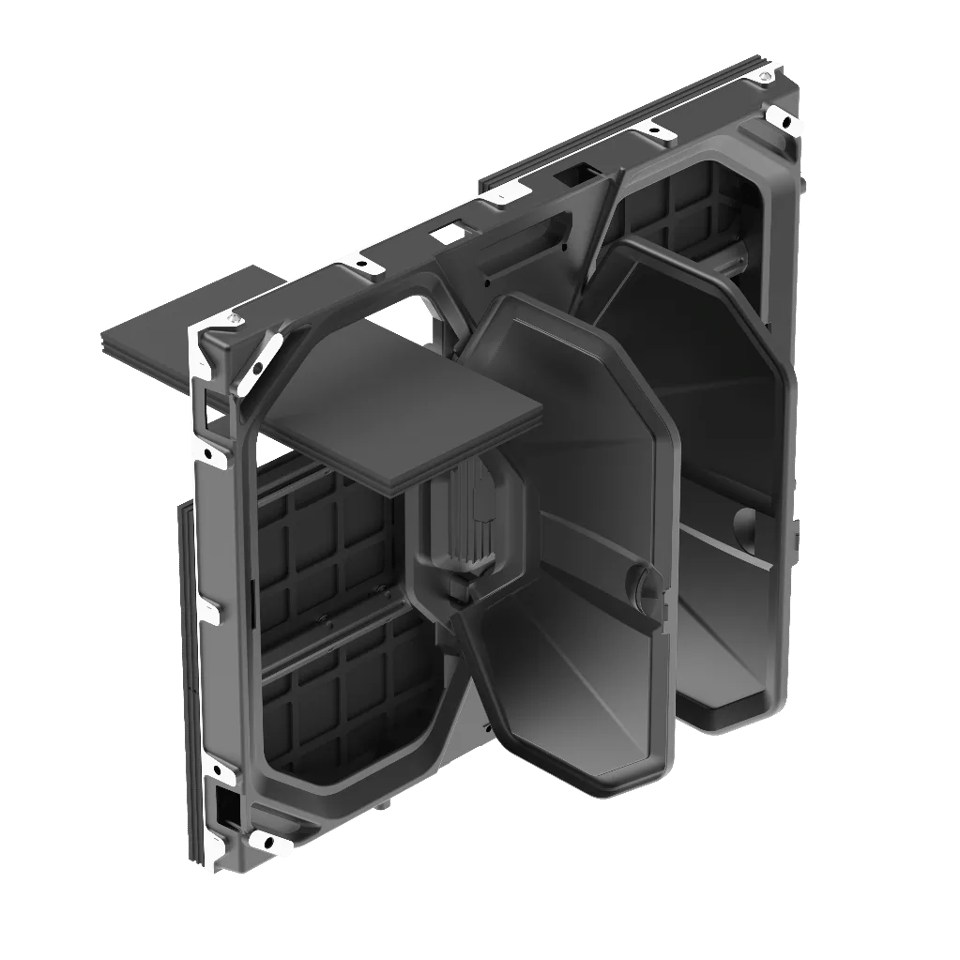

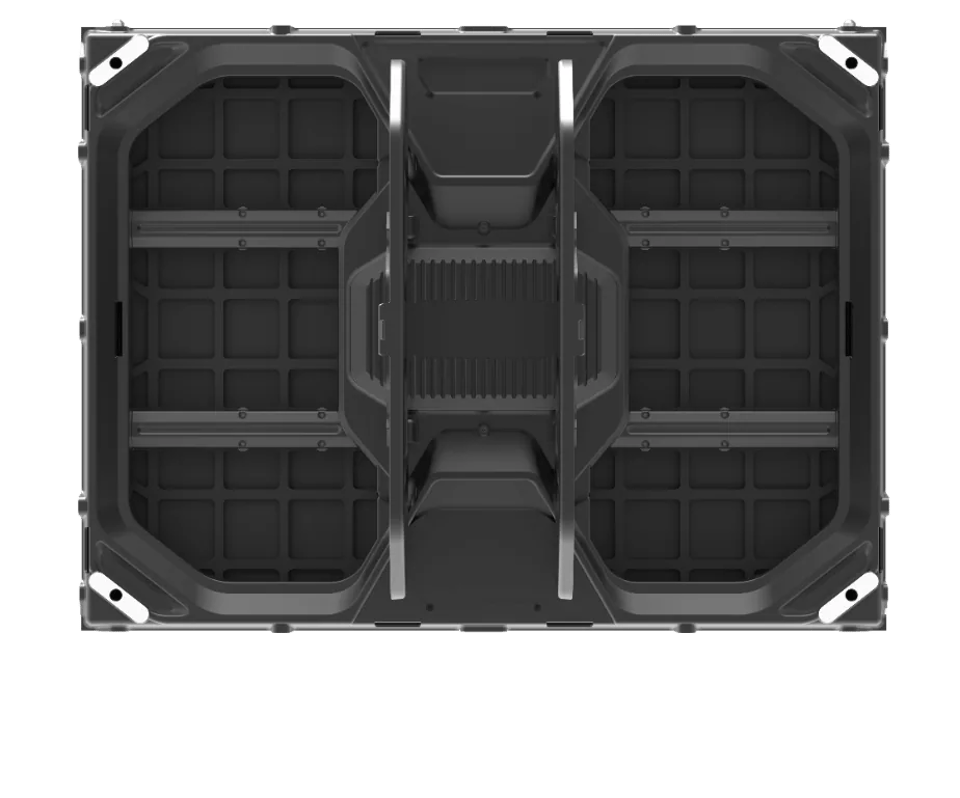

الغطاء الخلفي للخزانة
- غطاء خلفي مفصلي يُفتح لتسهيل الصيانة.
- يوضع مصدر الطاقة بمحاذاة الغطاء الخلفي المصنوع من الألومنيوم المصبوب.
- تعزز زعانف تبديد الحرارة في موضع مصدر الطاقة كفاءة التبريد.
- براءة اختراع: هيكل مفصلي يربط الخزانة بالغطاء الخلفي.

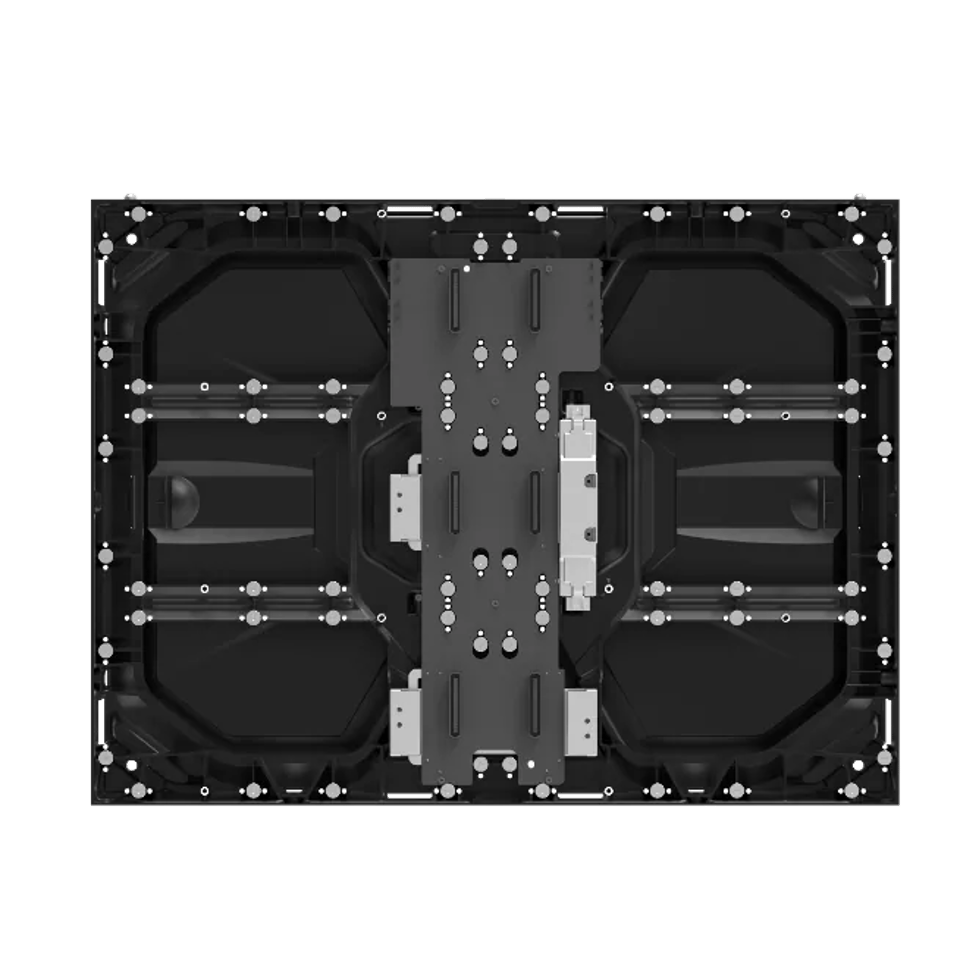

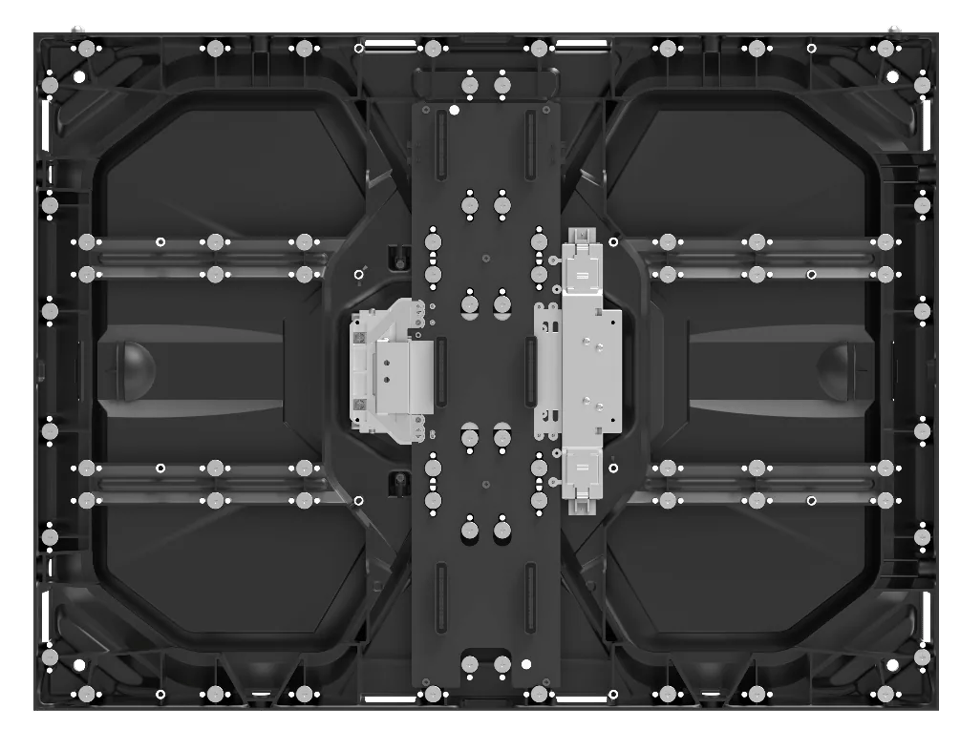

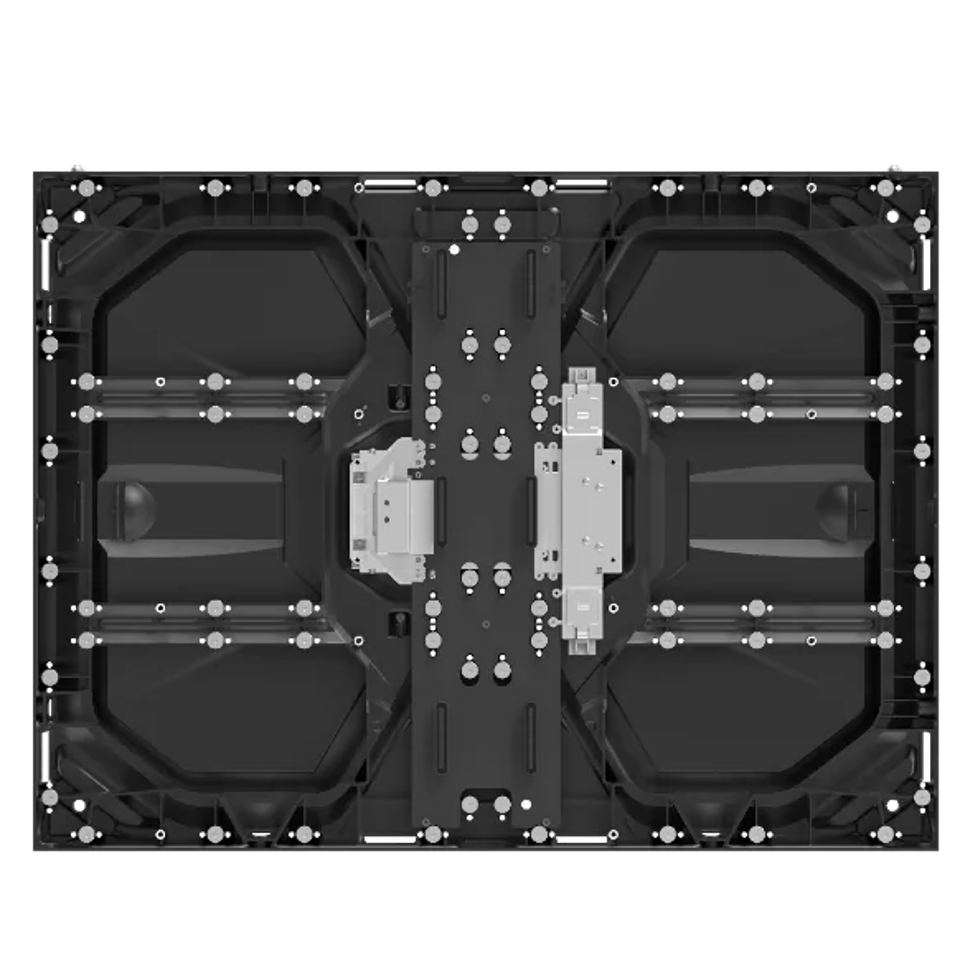

بطاقة واحدة أو بطاقتان ومصدر طاقة واحد أو مصدران
- حل ببطاقة واحدة ومصدر طاقة واحد.
- حل ببطاقتين ومصدري طاقة.
- براءة اختراع: هيكل دعم مغناطيسي متوازن.
- براءة اختراع: وحدة تجميع نظام الطاقة.

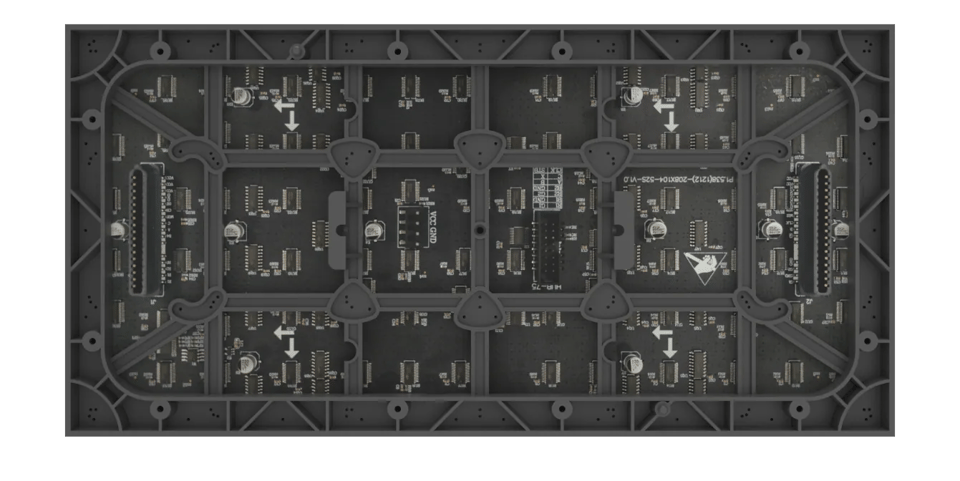

وحدات موصّلة مباشرة
- تُوصّل الوحدات بالخزانة مباشرةً لضمان نقل أكثر استقرارًا، دون أسلاك مكشوفة في الجزء الخلفي منها.
- صُممت واجهة التوصيل المباشر بطريقة تمنع الخطأ، فلا يمكن تركيب الوحدات بالعكس أو تعريضها للتلف.
- تحتوي كل وحدة على شريحة ذاكرة IC تخزّن بيانات معايرتها.
- بعد معايرة الشاشة بالكامل، تقرأ الوحدات المنقولة بين الخزائن بياناتها تلقائيًا دون الحاجة إلى إعادة المعايرة.
- للوحدات الاحتياطية، استورد بيانات المعايرة لمعايرتها دون الحاجة إلى إعادة المعايرة.
- مقبض للصيانة من الخلف في كل وحدة.
صيانة الوحدات من الأمام والخلف

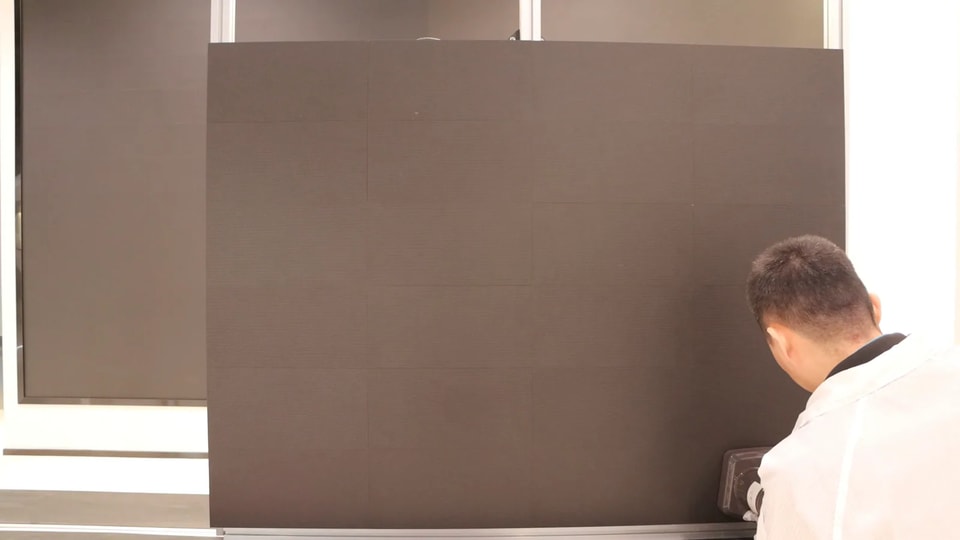

صيانة من الأمام
الوحدات مغناطيسية، ويمكن فكها من الأمام باستخدام أداة شفط.
الصيانة من الخلف
افتح الغطاء الخلفي للخزانة، وأمسك مقبض الوحدة، ثم ادفع الوحدة إلى الأمام وأدرها وأخرجها من الخلف.

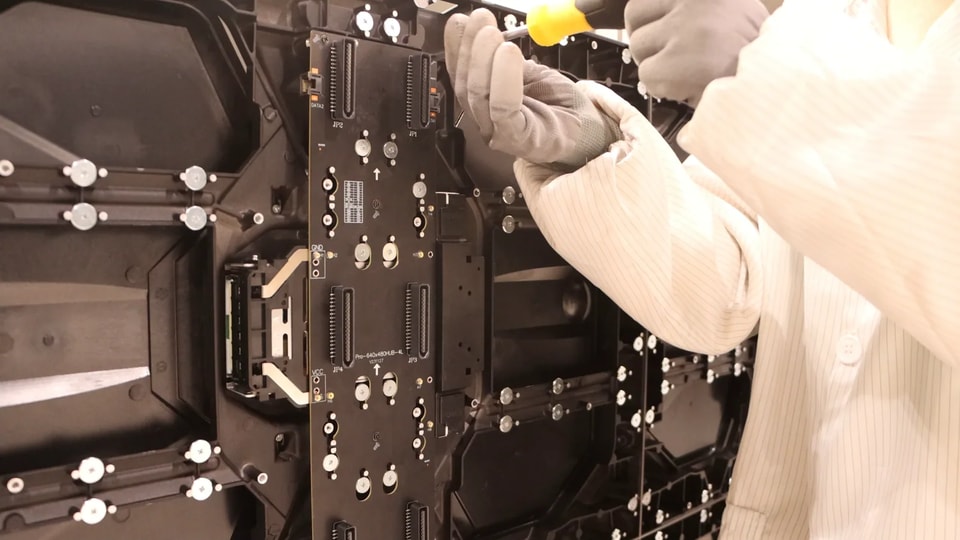

صيانة لوحة HUB من الأمام والخلف
صيانة من الأمام
بعد إزالة الوحدة، أرخِ البراغي الستة الأسيرة للوحة HUB باستخدام مفك، ثم أخرج اللوحة من الأمام.
الصيانة من الخلف
بعد إزالة الوحدة، أرخِ البراغي الستة الأسيرة في الجزء الخلفي من الخزانة، وأدر لوحة HUB وأخرجها من الخلف. لإعادة تركيبها، أدخلها من الخلف، وحاذِها مع دبابيس التثبيت ثم أحكم ربط البراغي.

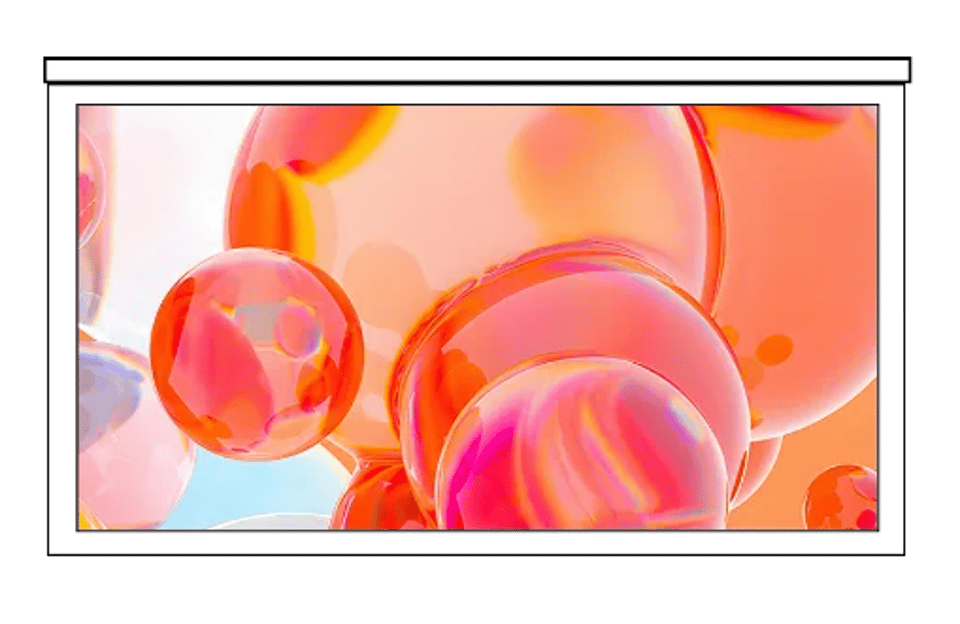

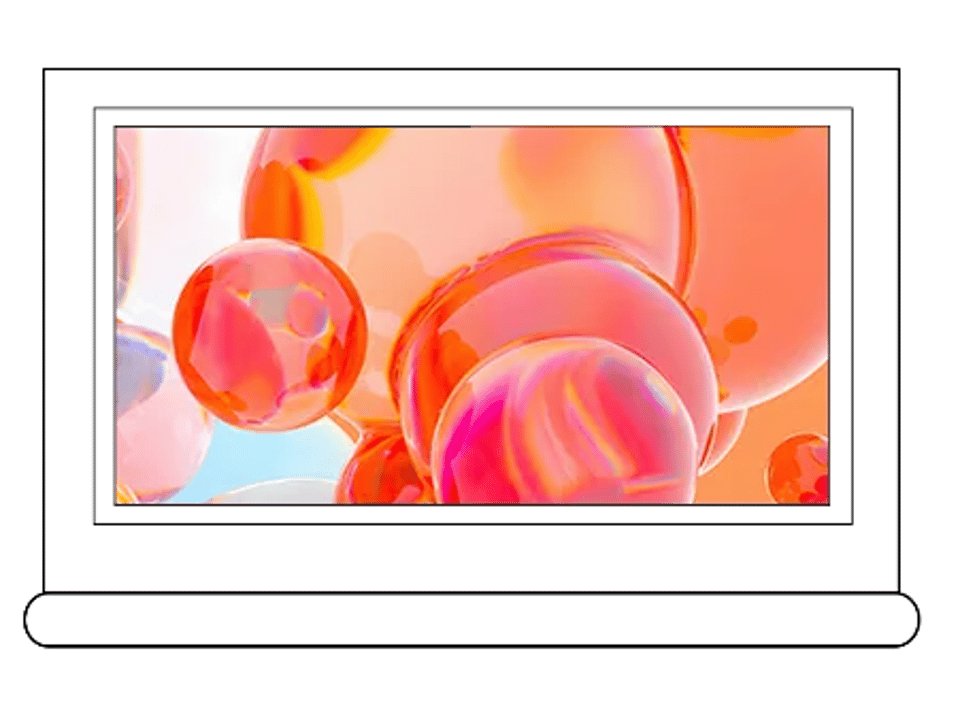

طرق التركيب
- التثبيت على الحائط أو بمحاذاته أو بشكل غائر فيه: مدعوم.
- التركيب على سقالة سفلية: مدعوم.
- التركيب على الأرض: مدعوم.

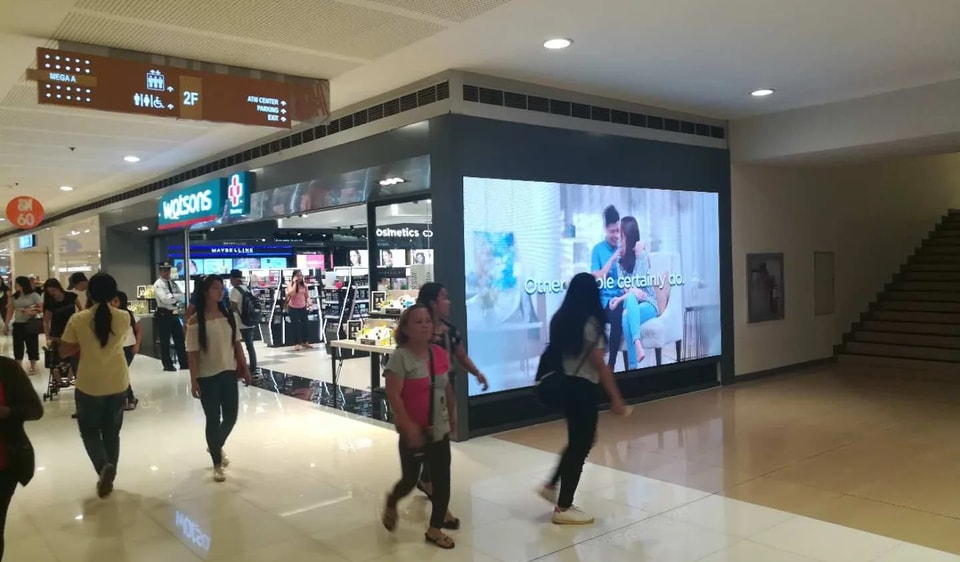

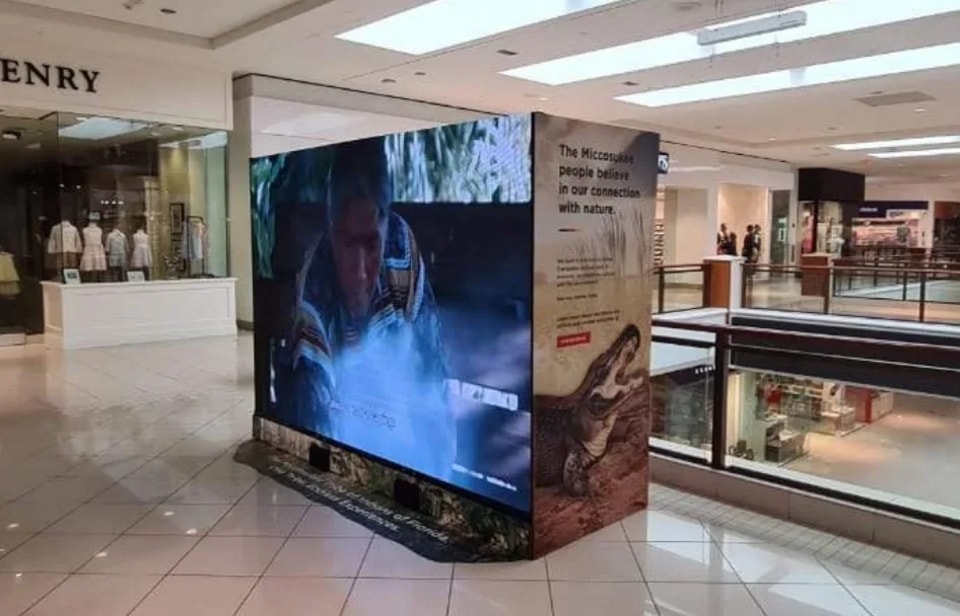

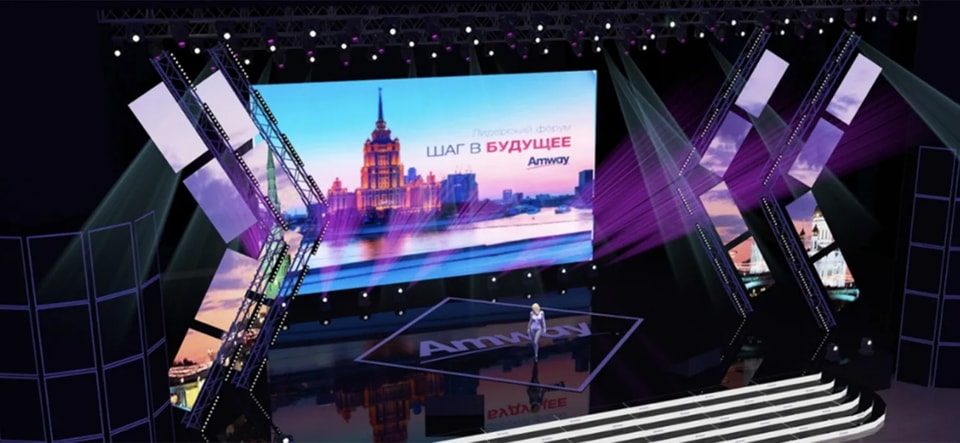

شاشات تجارية داخلية
تناسب منتجات سلسلة F1 Pro مجموعة متنوعة من التركيبات الثابتة الداخلية.
- مراكز التسوق
- محلات السوبرماركت
- المدن الذكية
- شاشات إعلانية في المطارات ومحطات السكك الحديدية
المواصفات
المواصفات الفنية
المواصفات الرئيسية
| أبعاد الخزانة | 640 × 480 × 60.7 مم |
| مقاس الوحدة | 320 × 160 مم |
| تباعد البكسل — SMD | 1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 مم |
| مادة تصنيع الخزانة | ألمنيوم مصبوب بالقوالب |
| الصيانة | من الأمام والخلف |
أداء العرض
| السطوع | ≥500 شمعة/م² |
| نسبة التباين | 5000:1 |
| مستوى التدرج الرمادي | 14 بت |
| معدل التحديث | 3840 هرتز |
| معدل الإطارات | 50-60 هرتز |
| زاوية الرؤية | 160° / 160° |
الخزانة والوحدة
| أبعاد الخزانة | 640×480×60.7 مم |
| مقاس الوحدة | 320×160 مم |
| وزن الخزانة | 7 ±0.5 كجم |
| وزن الوحدة | 0.45 كجم |
| مادة تصنيع الخزانة | ألمنيوم مصبوب بالقوالب |
| الصيانة | الصيانة من الأمام والخلف |
المعايير الأساسية
| المعيار | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| تركيبة البكسل | SMD 1010 | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 | SMD 2121 | SMD 2121 |
| السطوع (نيت) | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| تدرج الرمادي (بت) | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| معدل التحديث (هرتز) | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| معدل الإطارات (هرتز) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| طريقة القيادة | قيادة بالتيار الثابت (1/64) | قيادة بالتيار الثابت (1/52) | قيادة بالتيار الثابت (1/43) | قيادة بالتيار الثابت (1/40) | قيادة بالتيار الثابت (1/32) | قيادة بالتيار الثابت (1/26) | قيادة بالتيار الثابت (1/20) |
| زاوية المشاهدة (رأسي/أفقي°) | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| درجة حرارة اللون (كلفن) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| تجانس السطوع واللونية | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| نسبة التباين | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| حجم الوحدة (مم) | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 |
| دقة الوحدة (عرض×ارتفاع) | 256×128 | 208×104 | 172×86 | 160×80 | 128×64 | 104×52 | 80×40 |
| كثافة البكسل (نقطة/م²) | 640000 | 422500 | 288906 | 250000 | 160000 | 105625 | 62500 |
| وزن الوحدة (كجم) | 0.45±0.05 | 0.45±0.05 | 0.45±0.05 | 0.45±0.05 | 0.45±0.05 | 0.45±0.05 | 0.45±0.05 |
مواصفات الخزانة
| المعيار | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| تجميع الخزائن (العرض×الارتفاع) | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 |
| دقة الخزانة (عرض × ارتفاع) | 512×384 | 416×312 | 344×258 | 320×240 | 256×192 | 208×156 | 160×120 |
| أبعاد الخزانة (مم) | 640×480×60.7 | 640×480×60.7 | 640×480×60.7 | 640×480×60.7 | 640×480×60.7 | 640×480×60.7 | 640×480×60.7 |
| وزن الخزانة (كجم) | 7 ±0.5 | 7 ±0.5 | 7 ±0.5 | 7 ±0.5 | 7 ±0.5 | 7 ±0.5 | 7 ±0.5 |
| استواء الخزانة (مم) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| طريقة الصيانة | الصيانة من الأمام والخلف | الصيانة من الأمام والخلف | الصيانة من الأمام والخلف | الصيانة من الأمام والخلف | الصيانة من الأمام والخلف | الصيانة من الأمام والخلف | الصيانة من الأمام والخلف |
| مادة تصنيع الخزانة | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب |
| درجة الحماية | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| أقصى استهلاك للطاقة (واط/م²) | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 | ≤400 |
المواصفات الواردة في مواد منتجات GKC. يُعتمد التكوين النهائي في عرض السعر الخاص بمشروعك.
التسليم والخدمة
من الطلب حتى التركيب
- مدة التسليم القياسية
- 30 يومًا لمساحة 1000 م²
- الضمان
- سنة واحدة
- الشهادات
- اجتاز اختبارات التوافق الكهرومغناطيسي والتوصيل
- التغليف
- الخزائن: تعبئة كرتونية، 4 خزائن في الكرتونة (722×324×557 مم). الوحدات: تعبئة كرتونية، 40 وحدة في الكرتونة (633×373×410 مم).
- طريقة التركيب
- تركيب جداري بالتثبيت على الحائط أو التضمين فيه؛ هيكل دعم سفلي؛ تركيب أرضي
