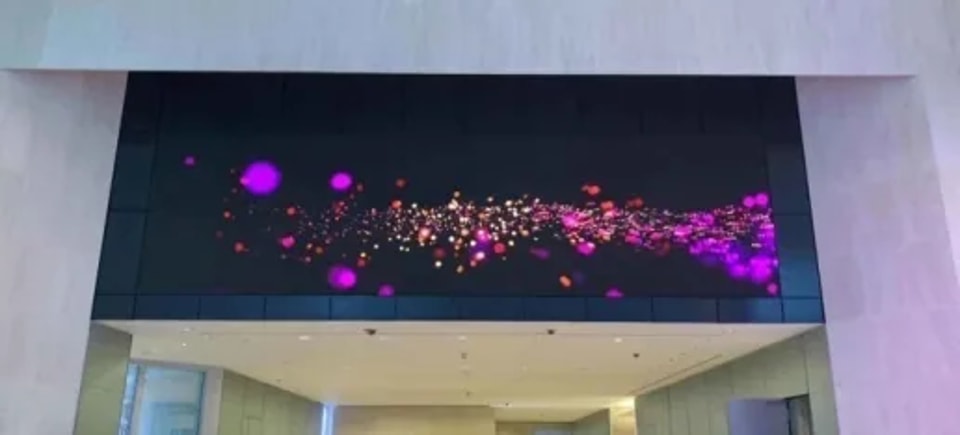

شاشة LED داخلية ثابتة F1 Max
خزانة داخلية دقيقة التباعد بمقاسي 640 × 480 و320 × 160 مم، بتصميم وحدات مترابطة مباشرة ومن دون قاعدة؛ متاحة بتقنيات SMD أو HOB أو COB، ومعتمدة وفق CCC وCE.
البريد الإلكتروني:support@gkc-led.com
الهاتف:+86 177 0588 5572
نظرة عامة
الميزات
المواصفات
التسليم
التخصيص
نظرة عامة
نظرة عامة
شاشة LED داخلية ثابتة F1 Max
يتميز F1 Max بتصميم وحدات مترابطة وصلبة من دون قاعدة، وبمقاسي خزانة قابلين للدمج، ما يتيح استخدام منصة واحدة للشاشات الكبيرة والتصميمات الدقيقة. وتوفر إصدارات COB الخزانة نفسها بأدق مسافات البكسل.
- شهادتا CCC وCE

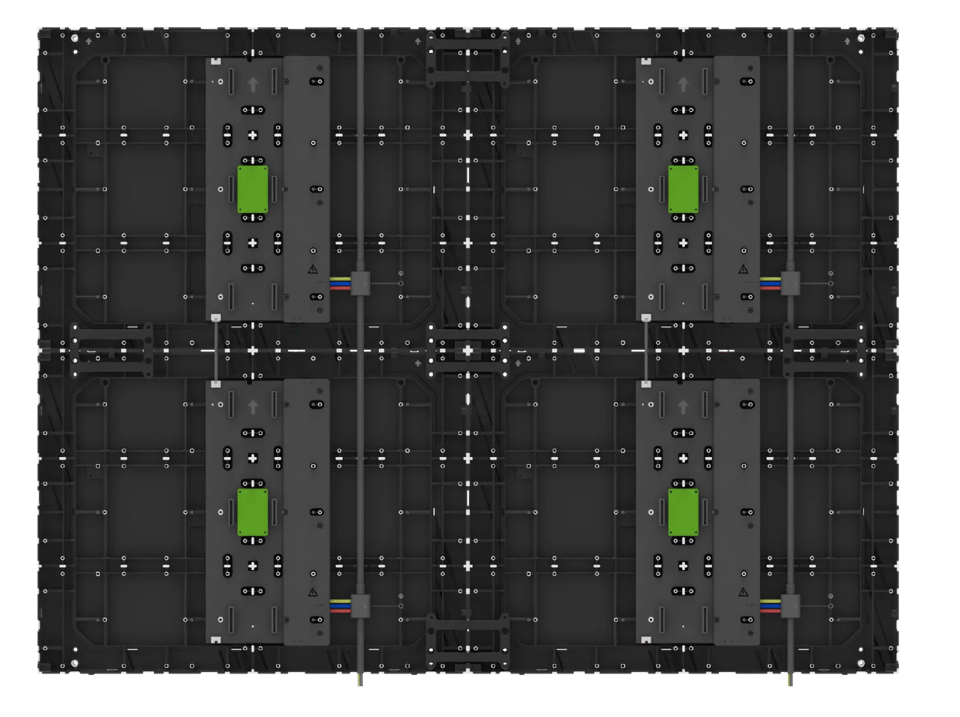

- دمج بمقاسين
- يدعم زوايا داخلية بزاوية 30°

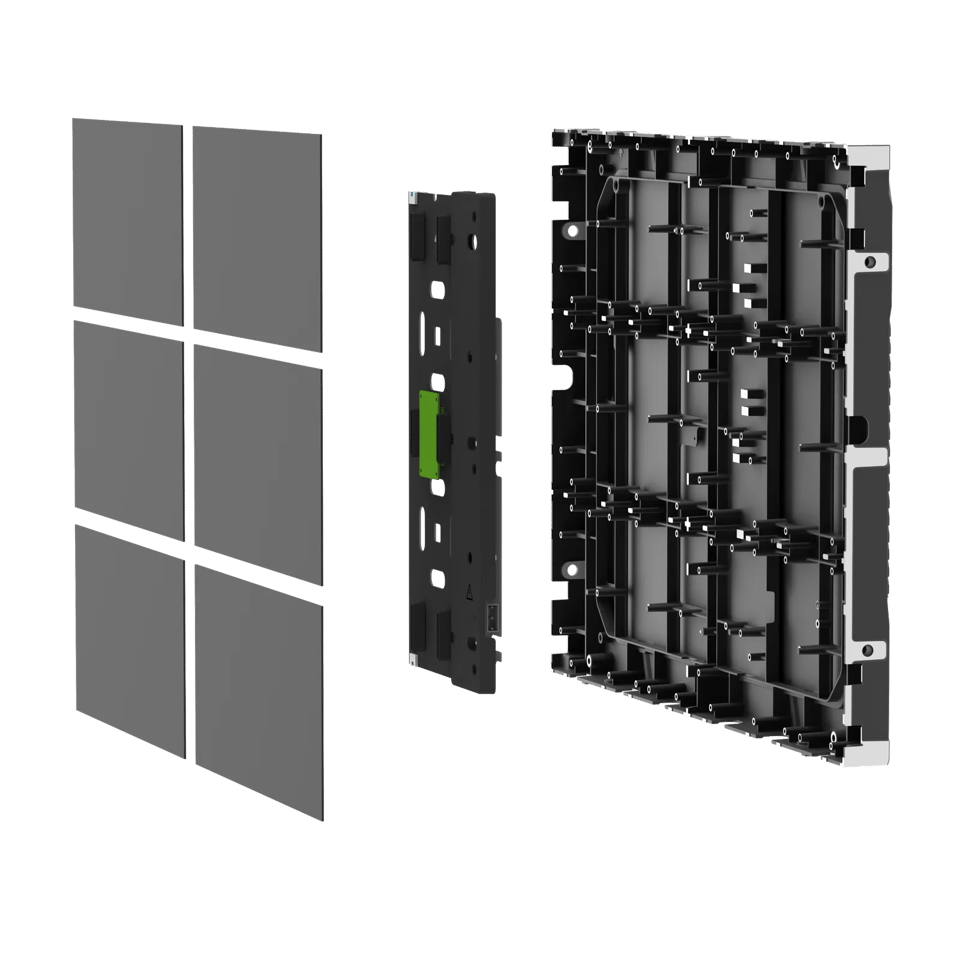

- تصميم معياري مترابط مباشرةً ومن دون قاعدة
الميزات
نوعا التوصيل الصلب والمرن

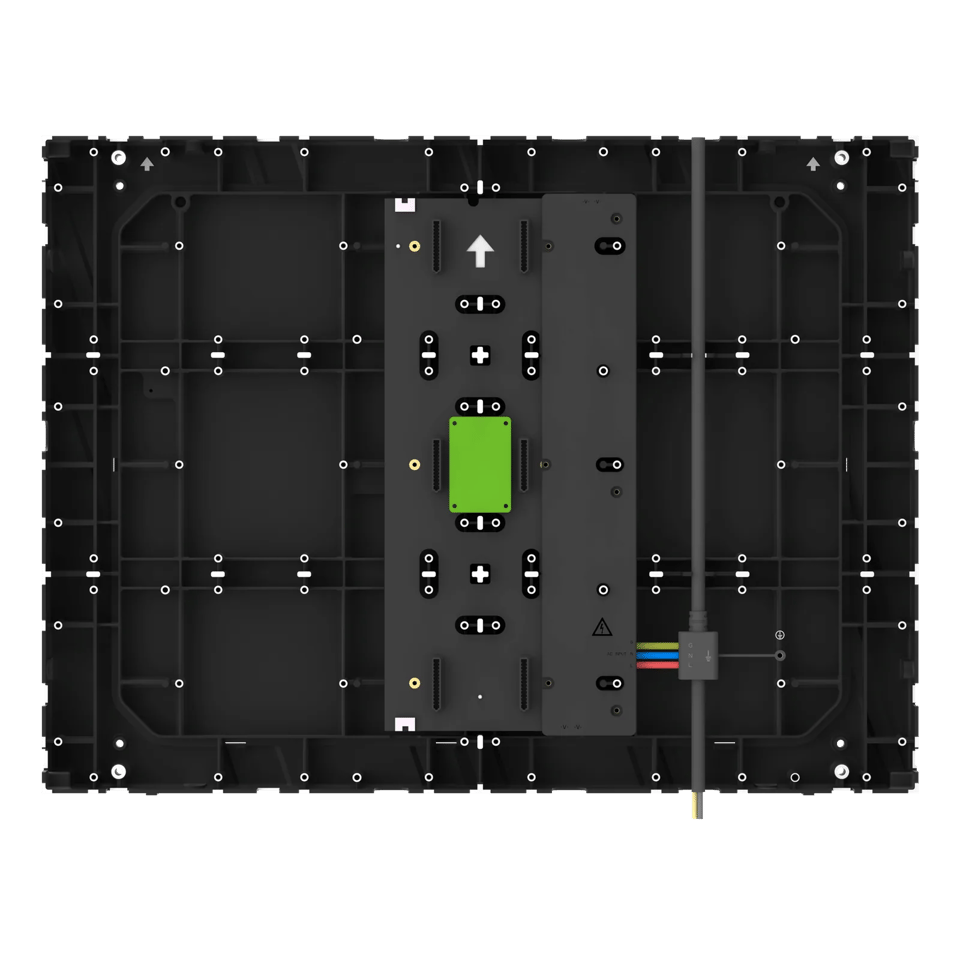

نوع التوصيل الصلب (المعروض أدناه)
تتكامل HUB ومزود الطاقة مع واجهة توصيل صلبة من HUB. تستخدم وحدات 320 × 160 من دون غلاف سفلي.

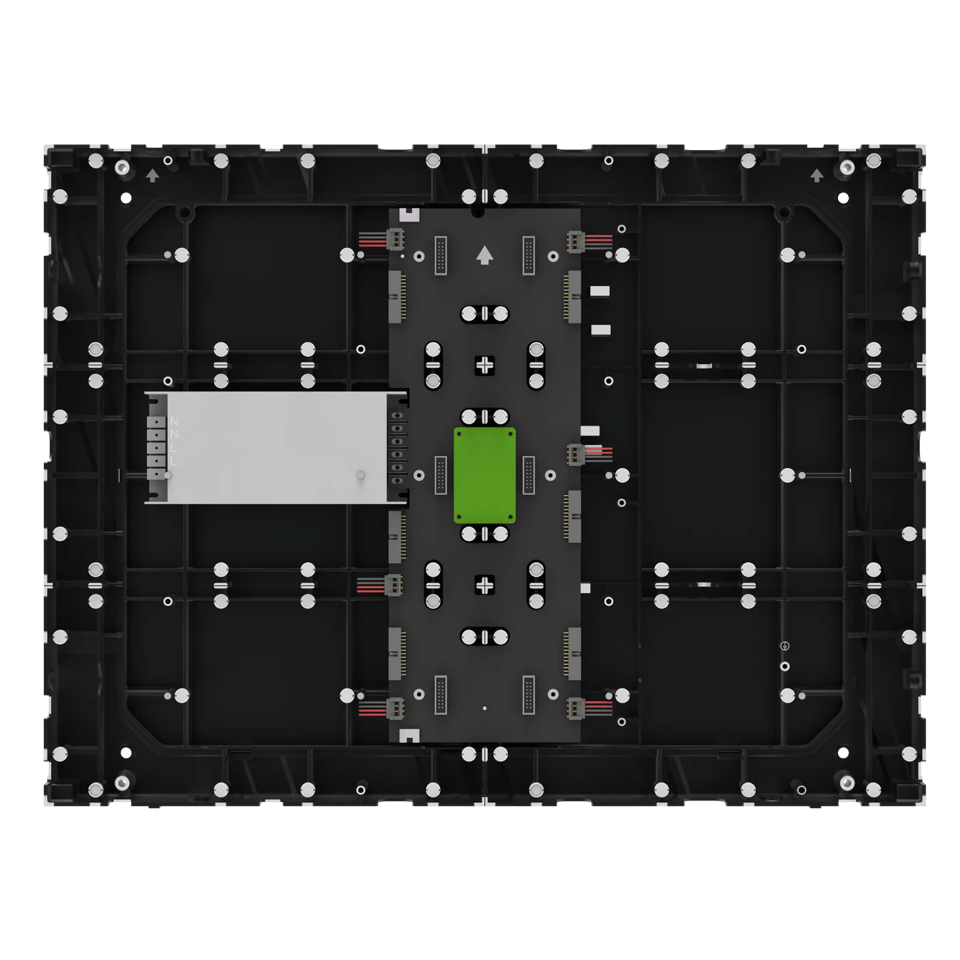

نوع التوصيل المرن
تدعم HUB واجهتي HUB75 وHUB320، وتتوافق مع وحدات التوصيل المرن التقليدية مقاس 320 × 160 ذات الغلاف السفلي.
تصميم خزانة خفيف الوزن ونحيف
- تصميم وحدات 320 × 160 من دون قاعدة
- السُمك 2.5 مم فقط، والوزن 0.3 كجم فقط
- تقليل السُمك الإجمالي بنسبة 30%؛ إذ لا يتجاوز سُمك الوحدة كاملةً 42±0.6 مم
- تقليل الوزن بنسبة 10%؛ إذ لا يتجاوز وزن الخزانة الواحدة 5.6 كجم
تكامل عالٍ وسهولة في الصيانة

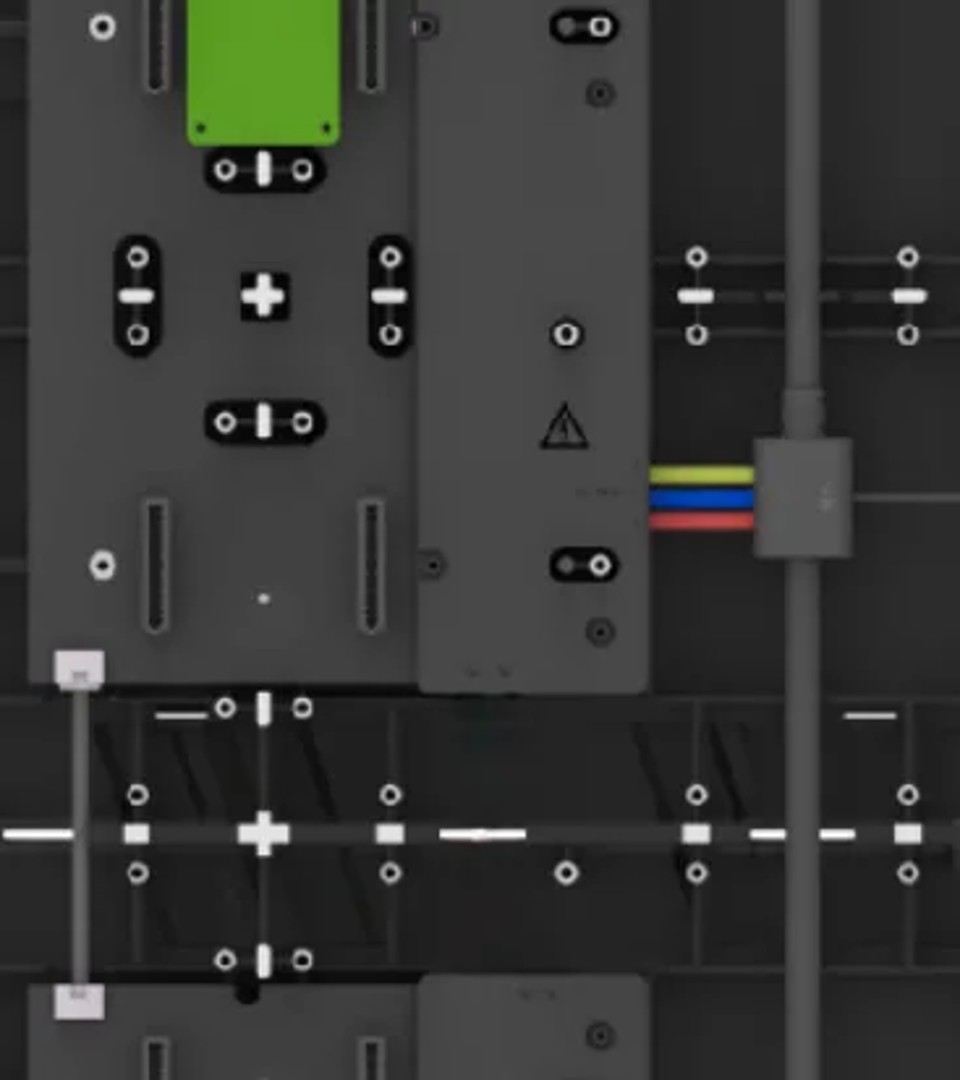

- تجمع لوحة التحكم ثنائية الوظيفة بين HUB ومزود الطاقة
- ثبات محسّن وصيانة أسهل
ثبات عالٍ
- وحدات عائمة متصلة بصلابة لضمان استقرار نقل الإشارة
- جهد اسمي 100-240 فولت للاستخدام في جميع أنحاء العالم وتوافق أفضل مع مختلف الظروف
رسم تفكيكي لتركيب الشاشة

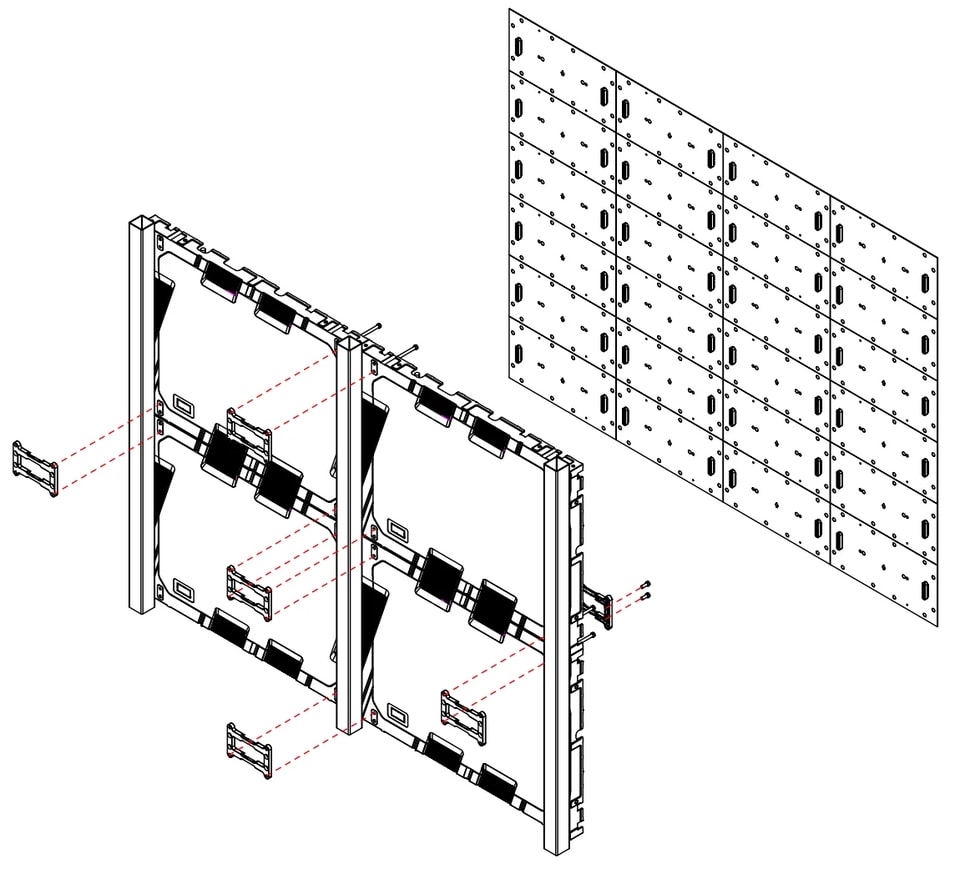

- مخطط التركيب من الأمام

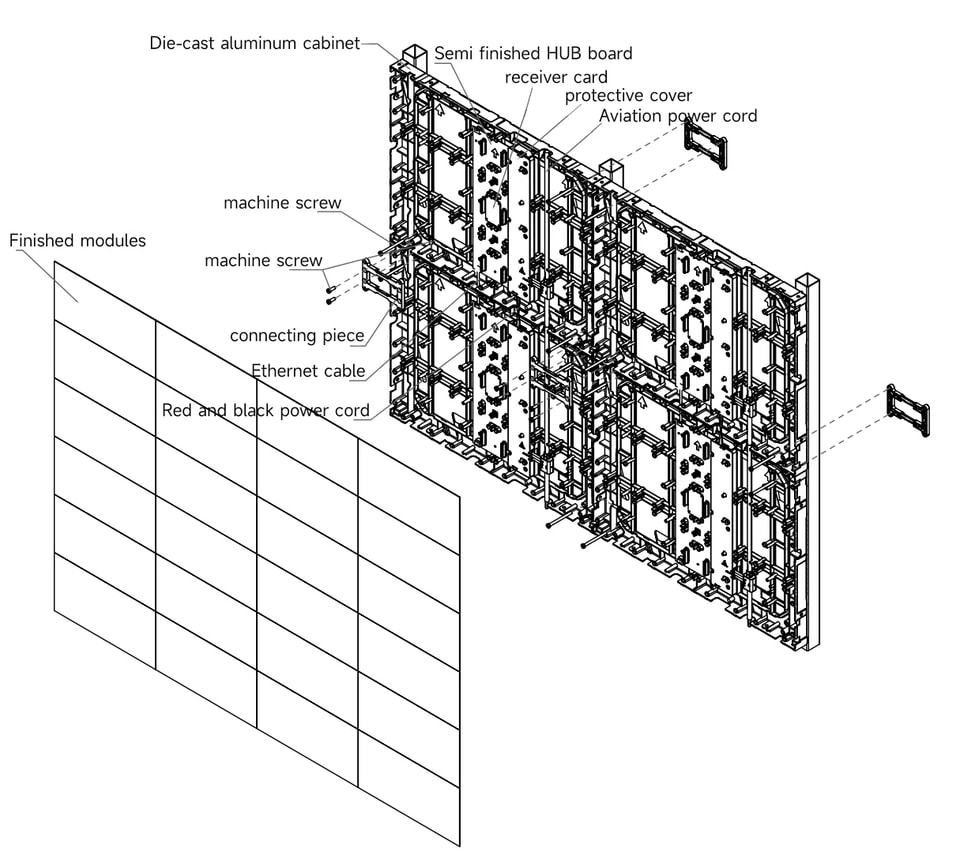

- مخطط التركيب من الخلف
شاشة احترافية داخلية ذات تباعد بكسلي صغير
تلائم سلسلة F1 MAX مجموعة واسعة من تركيبات الشاشات الداخلية الثابتة.
- العروض المسرحية والاستوديوهات
- قاعات المؤتمرات الكبرى ودور السينما

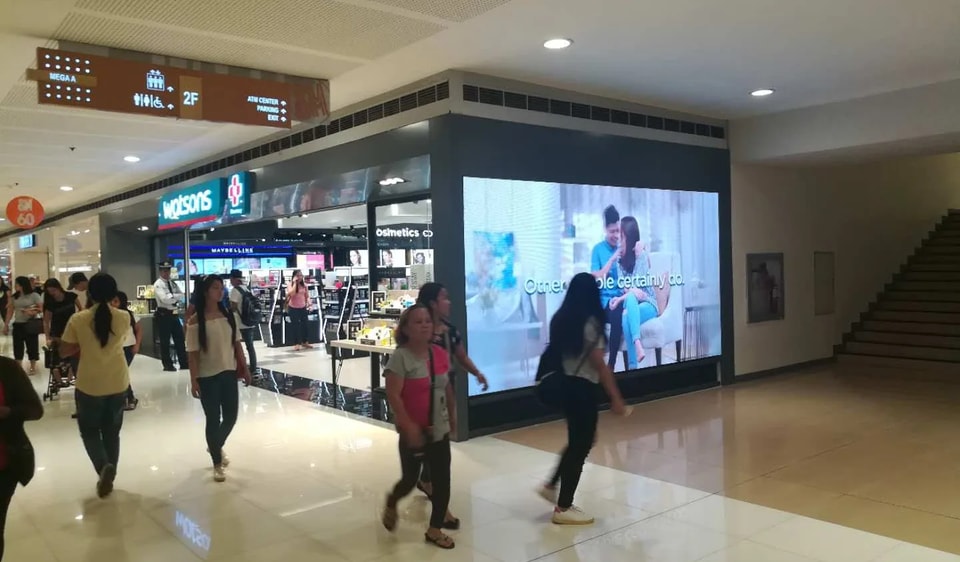

- مراكز التسوق والمتاجر الكبرى
- مراكز القيادة والمدن الذكية
- شاشات إعلانية في المطارات ومحطات السكك الحديدية
المواصفات
المواصفات
المواصفات الفنية
المواصفات الرئيسية
| أبعاد الخزانة | 640 × 480 × 42 مم / 320 × 160 × 42 مم |
| تباعد البكسل — SMD / HOB | 1.25 / 1.538 / 1.86 / 2 / 2.5 / 3.076 / 4 مم |
| مسافة البكسل — COB | 1.25 / 1.538 / 1.86 مم |
| الشهادات | CCC، CE |
أداء العرض
| السطوع | ≥500 شمعة/م² (SMD) / ≥600 شمعة/م² (COB) |
| نسبة التباين | 5000:1 |
| التدرج الرمادي | 13-14 بت |
| معدل التحديث | 3840 هرتز |
| معدل الإطارات | 50-60 هرتز |
| زاوية الرؤية | 160° / 160° |
الخزانة والوحدة
| أبعاد الخزانة | 640 × 480 × (42±0.6) مم |
| وزن الخزانة | 5.6±0.5 كجم |
| مقاس الوحدة | 320 × 160 مم |
| وزن الوحدة | 0.28±0.05 كجم |
مواصفات سلسلة F1 MAX SMD
| المعيار | P1.25 | P1.538 | P1.86 | P2 | P2.5 | P3.076 | P4 |
|---|---|---|---|---|---|---|---|
| تركيبة البكسل | SMD 1010 | SMD 1212 | SMD 1515 | SMD 1515 | SMD 2121 | SMD 2121 | SMD 2121 |
| السطوع (نيت) | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 | ≥500 |
| تدرج الرمادي (بت) | 13 | 13 | 13 | 13 | 14 | 14 | 14 |
| معدل التحديث (هرتز) | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 | 3840 |
| معدل الإطارات (هرتز) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| طريقة القيادة | مشغل تيار ثابت (128S/64S) | مشغل تيار ثابت (104S/52S) | مشغل تيار ثابت (86S/43S) | مشغل تيار ثابت (80S/40S) | مشغل تيار ثابت (64S/32S) | مشغل تيار ثابت (52S/26S) | مشغل تيار ثابت (40S/20S) |
| زاوية المشاهدة (رأسي/أفقي°) | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 | 160/160 |
| درجة حرارة اللون (كلفن) | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 | 2000-9500 |
| تجانس السطوع واللونية | 98% | 98% | 98% | 98% | 98% | 98% | 98% |
| نسبة التباين | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 | 5000:1 |
| وزن الوحدة (كجم) | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 |
| حجم الوحدة (مم) | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 | 320×160 |
| دقة الوحدة (عرض×ارتفاع) | 256×128 | 208×104 | 172×86 | 160×80 | 128×64 | 104×52 | 80×40 |
| كثافة البكسل (نقطة/م²) | 640000 | 422500 | 288906 | 250000 | 160000 | 105625 | 62500 |
| عدد الوحدات لكل خزانة (عرض × ارتفاع) | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 | 2×3 |
| دقة الخزانة (عرض × ارتفاع) | 512×384 | 416×312 | 344×258 | 320×240 | 256×192 | 208×156 | 160×120 |
| أبعاد الخزانة (مم) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) |
| وزن الخزانة (كجم) | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 |
| استواء الخزانة (مم) | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 | ≤0.2 |
| الصيانة | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام |
| مادة تصنيع الخزانة | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب |
| درجة الحماية | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 | IP30 |
| أقصى استهلاك للطاقة (واط/م²) | ≤320 | ≤320 | ≤320 | ≤320 | ≤300 | ≤300 | ≤300 |
| متوسط استهلاك الطاقة (واط/م²) | ≤110 | ≤110 | ≤110 | ≤110 | ≤100 | ≤100 | ≤100 |
| مصدر الطاقة | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز |
| العمر الافتراضي (ساعة) | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 | ≥100000 |
| درجة حرارة التشغيل | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ |
| درجة حرارة التخزين | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ |
| رطوبة التشغيل | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH |
| رطوبة التخزين | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH |
مواصفات سلسلة F1 MAX COB
| المعيار | P1.25 | P1.538 | P1.86 |
|---|---|---|---|
| تركيبة البكسل | COB 1R1G1B | COB 1R1G1B | COB 1R1G1B |
| السطوع (نيت) | ≥600 | ≥600 | ≥600 |
| تدرج الرمادي (بت) | 14 | 14 | 14 |
| معدل التحديث (هرتز) | 3840 | 3840 | 3840 |
| معدل الإطارات (هرتز) | 50 / 60 | 50 / 60 | 50 / 60 |
| طريقة القيادة | مشغل تيار ثابت (64S) | مشغل تيار ثابت (52S) | مشغل تيار ثابت (58S) |
| زاوية المشاهدة (رأسي/أفقي°) | 160/160 | 160/160 | 160/160 |
| درجة حرارة اللون (كلفن) | 2000-9500 | 2000-9500 | 2000-9500 |
| تجانس السطوع واللونية | 98% | 98% | 98% |
| نسبة التباين | 5000:1 | 5000:1 | 5000:1 |
| وزن الوحدة (كجم) | 0.28±0.05 | 0.28±0.05 | 0.28±0.05 |
| حجم الوحدة (مم) | 320×160 | 320×160 | 320×160 |
| دقة الوحدة (عرض×ارتفاع) | 256×128 | 208×104 | 172×86 |
| كثافة البكسل (نقطة/م²) | 640000 | 422500 | 288906 |
| عدد الوحدات لكل خزانة (عرض × ارتفاع) | 2×3 | 2×3 | 2×3 |
| دقة الخزانة (عرض × ارتفاع) | 512×384 | 416×312 | 344×258 |
| أبعاد الخزانة (مم) | 640×480×(42±0.6) | 640×480×(42±0.6) | 640×480×(42±0.6) |
| وزن الخزانة (كجم) | 5.6±0.5 | 5.6±0.5 | 5.6±0.5 |
| استواء الخزانة (مم) | ≤0.2 | ≤0.2 | ≤0.2 |
| الصيانة | صيانة من الأمام | صيانة من الأمام | صيانة من الأمام |
| مادة تصنيع الخزانة | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب | ألمنيوم مصبوب بالقوالب |
| درجة الحماية | IP65 (سطح LED) / IP30 (الخزانة) | IP65 (سطح LED) / IP30 (الخزانة) | IP65 (سطح LED) / IP30 (الخزانة) |
| أقصى استهلاك للطاقة (واط/م²) | ≤380 | ≤380 | ≤380 |
| متوسط استهلاك الطاقة (واط/م²) | ≤130 | ≤130 | ≤130 |
| مصدر الطاقة | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز | تيار متردد 100–240 فولت، 50–60 هرتز |
| العمر الافتراضي (ساعة) | ≥100000 | ≥100000 | ≥100000 |
| درجة حرارة التشغيل | -10℃ ~ +45℃ | -10℃ ~ +45℃ | -10℃ ~ +45℃ |
| درجة حرارة التخزين | -20℃ ~ +55℃ | -20℃ ~ +55℃ | -20℃ ~ +55℃ |
| رطوبة التشغيل | 10%RH ~ 80%RH | 10%RH ~ 80%RH | 10%RH ~ 80%RH |
| رطوبة التخزين | 10%RH ~ 85%RH | 10%RH ~ 85%RH | 10%RH ~ 85%RH |
المواصفات الواردة في مواد منتجات GKC. يُعتمد التكوين النهائي في عرض السعر الخاص بمشروعك.
التسليم
التسليم والخدمة
من الطلب حتى التركيب
- مدة التسليم القياسية
- 30 يومًا لمساحة 1000 م²
- الضمان
- سنة واحدة
- الشهادات
- CCC، CE
- التغليف
- الوحدات: كرتون ملون، 48 قطعة في العبوة، 633 × 373 × 410 مم، 15 كجم. الخزائن: كرتون، 4 قطع في العبوة، 722 × 324 × 557 مم، 17 كجم
- طريقة التركيب
- تثبيت جداري، أو على حامل سفلي، أو على الأرض
