ماذا تفعل عند تعطل شاشة LED؟

تتعرض الأشياء للتلف من حين إلى آخر. وقد تظن أن شراء منتج عالي الجودة، مثل لوحة عرض LED عالية الجودة، سيمنع ذلك. وهذا صحيح لبضعة أشهر أو حتى سنوات، لكن الأشياء تتآكل مهما اعتنيت بها، لا سيما مع مرور الوقت.

وللأسف، قد تقع الحوادث أيضًا. فإذا كانت لوحة عرض LED لديك مثبتة في الخارج، فاحتمال تعطلها أكبر بكثير مما لو كانت داخلية. ويعود هذا الخطر غالبًا إلى عوامل الطقس المختلفة، مثل المطر والثلج والبرد والرياح وغيرها.

لكن لا تظن أن شاشات LED الداخلية محصّنة من التلف بسبب الحوادث. فقد تتضرر الألواح أثناء تنظيفها أو إجراء أعمال الصيانة.

من الطبيعي أن تشعر بالقلق عندما ترى أن شاشة LED لديك لا تعمل. فشاشات LED الكبيرة عالية الجودة قد تكون باهظة الثمن، ولا تريد استبدال الشاشة بالكامل. لكن إصلاحها قد يكون مكلفًا أيضًا.

إذًا، ما الذي يمكنك فعله لإعادة لوحة شاشة LED إلى العمل؟حدّد مصدر المشكلة!

1. الأعطال الشائعة في وحدات LED وطرق إصلاحها

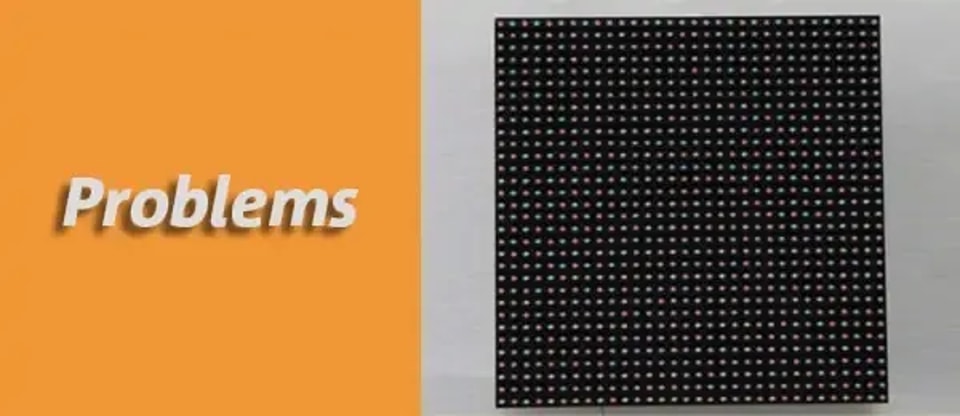

عدم ظهور الصورة على وحدة LED واحدة

(1) تحقّق من سلامة توصيل مصدر الطاقة، مثل التأكد من أن قابس الكهرباء غير مرتخٍ.

(2) إذا لم يكن كابل إشارة الإدخال موصولًا جيدًا، فأعد توصيله (الكابل المسطح).

(3) إذا كان كابل إشارة الإدخال تالفًا، فاستبدله (الكابل المسطح).

(4) إذا استمرت المشكلة بعد استبدال الكابل المسطح، فتحقّق من أن واجهة لوحة الدوائر المطبوعة (PCB) تعمل بشكل صحيح.

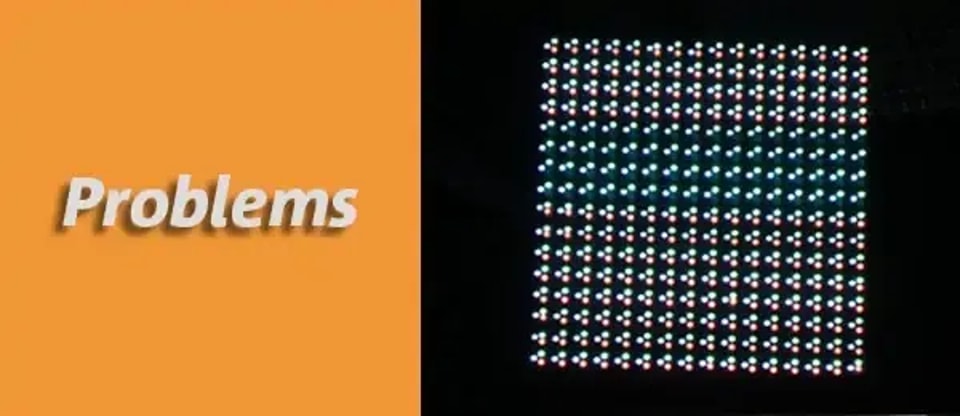

انقطاع العرض في جزء من الوحدة، مثل صفوف أو خطوط مفقودة

(1) تحقّق من إحكام توصيل الكابل المسطح بخط الطاقة في أول وحدة LED معطوبة، باتجاه إدخال الإشارة.

(2) تحقّق من سلامة إشارة الإدخال. إذا ظهرت ألوان غير طبيعية، فتحقّق من توصيل الإشارة في أول وحدة LED معطوبة باتجاه إدخال الإشارة. جرّب فصل الكابل وإعادة توصيله عدة مرات. وإذا استمرت المشكلة، فقد يلزم استبدال الكابل المسطح.

(3) تحقّق من وجود لحام غير محكم أو قصر كهربائي في أطراف الطاقة لشريحة فك الترميز 74HC138 وشريحة إدارة الخطوط 4953. إذا وُجدت المشكلة، فأعد لحامها أو استبدل الشرائح.

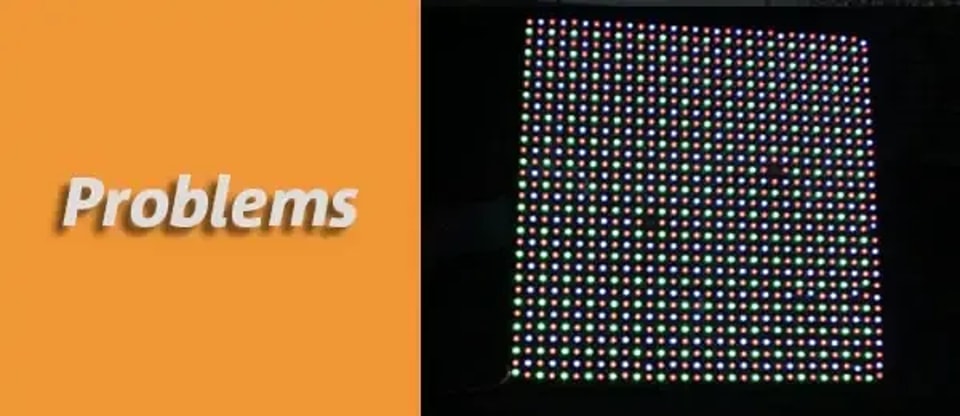

بكسل منفرد لا يعمل أو خافت أو يومض (للشاشات الثابتة)

استخدم وظيفة قياس المقاومة ×1 في المقياس المتعدد للتحقق من أن مصباح LED يعمل بشكل طبيعي.
صِل المسبار الأسود بقطب LED الموجب، والمسبار الأحمر بالقطب السالب. إذا أضاء مصباح LED، فهذا يعني أنه ما زال يعمل. أما إذا لم يضئ، فهو تالف ويجب استبداله.

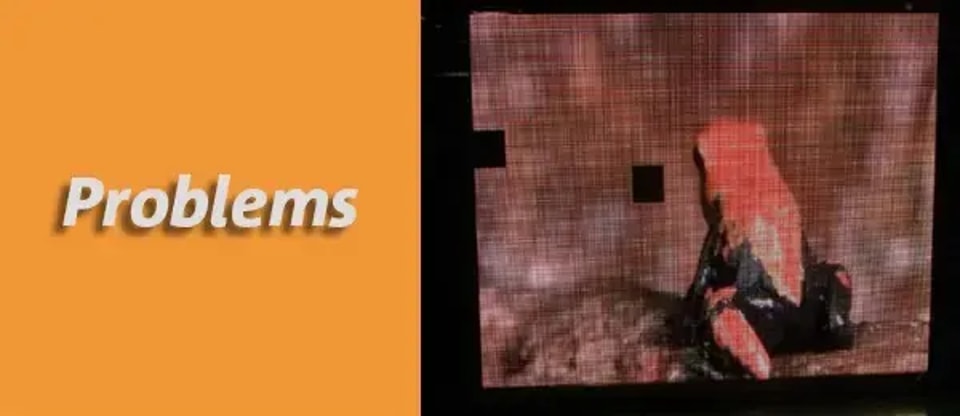

انقطاع العرض في عدة وحدات

(1) إذا لم يكن كابل الإشارة موصولًا جيدًا (ما يؤدي إلى انقطاع العرض في صف من الوحدات)، فتحقّق من توصيله وأعد توصيله، وتحقّق أيضًا من مصدر الطاقة للوحدة الأولى في الصف.

(2) إذا لم يكن مصدر الطاقة موصولًا جيدًا (ما يؤدي إلى انقطاع العرض في أحد أركان الخزانة)، فتحقّق من أن مصدر الطاقة المعني يعمل بشكل طبيعي وأن توصيله محكم.

غياب لون في وحدة LED

(1) تحقّق من توصيل كابل الإشارة وأعد توصيله، وتحقّق أيضًا من مصدر الطاقة للوحدة الأولى في الصف. (2) تحقّق من أن الكابل المسطح يعمل بشكل طبيعي. إذا وُجدت مشكلة، فأعد توصيله. (3) استبدل وحدة شاشة LED للتحقق مما إذا كان ذلك سيعالج مشكلة غياب اللون.

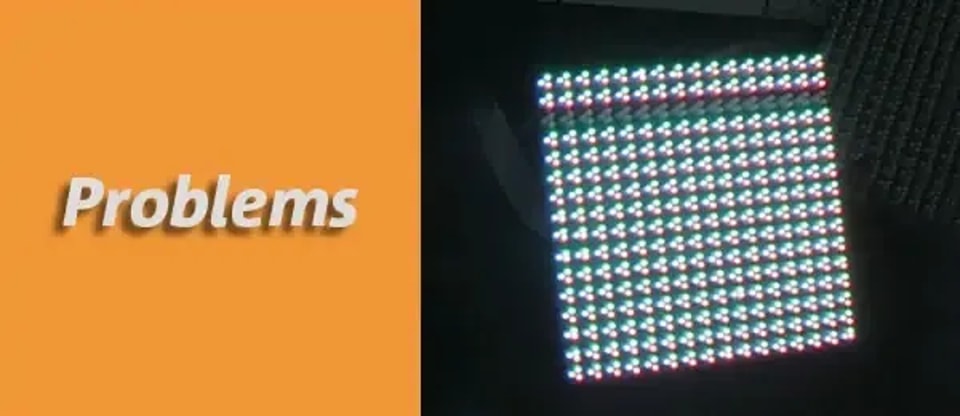

عدم اتساق الألوان في صف من وحدات شاشة LED

قد تنتج هذه المشكلة عن تعطل أحد أطراف دائرة القيادة المتحكمة في هذا الصف. حدّد أولًا دائرة القيادة المعنية بالرجوع إلى مخطط الدائرة، ثم استبدلها وأعد تشغيل الشاشة.

ملاحظة:
كيفية استبدال دائرة القيادة المتكاملة؟أولًا، اختبر الشريحة. ثانيًا، أزل الشريحة التالفة. ثالثًا، أضف القصدير. رابعًا، أزل القصدير الزائد. خامسًا، اختبرها.
كيفية استبدال مصباح LED؟أزل المادة الهلامية المحيطة بمصابيح LED باستخدام أداة حادة مثل الملقط، حتى تظهر الأطراف.
ثبّت مصباح LED بالملقط، ثم لحّمه باستخدام كاوية بدرجة حرارة تقارب 40°م، ولمدة تقل عن 3 ثوانٍ (فارتفاع الحرارة قد يتلف شاشة LED).
ركّب مصابيح LED بالاتجاه الصحيح على لوحة الدوائر المطبوعة (PCB): الطرف الطويل لمصباح LED هو القطب الموجب والقصير هو القطب السالب. وفي اللوحة، الثقب المربع للموجب والثقب الدائري للسالب.
أذب قليلًا من سلك اللحام والمس طرفه برأس الكاوية، ثم لحّم مصابيح LED بلوحة الدوائر المطبوعة باستخدام سلك اللحام. وأخيرًا، أغلِق شاشة LED باستخدام النوع نفسه من المادة الهلامية.

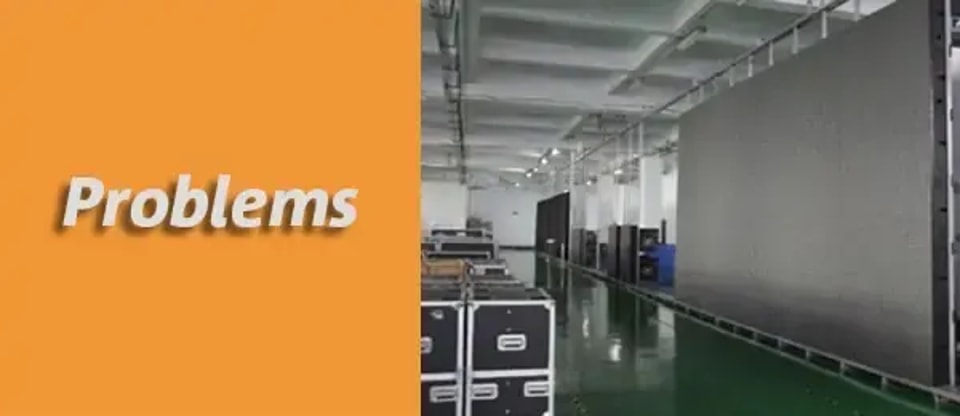

2. الأعطال الشائعة في خزائن LED وطرق إصلاحها

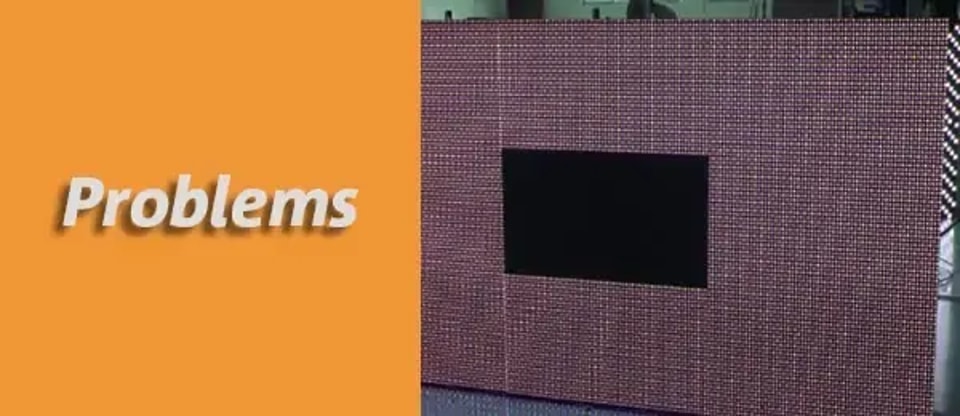

انقطاع العرض في خزانة واحدة

(1) تعطل مزوّد الطاقة: تحقّق من أن مزوّد الطاقة في الخزانة يعمل بشكل طبيعي.

(2) تعطل بطاقة الاستقبال (عدم ظهور الصورة على آخر خزانة): تحقّق من أن بطاقة الاستقبال تعمل بشكل طبيعي (يومض المؤشر الأخضر ويظل المؤشر الأحمر مضاءً). إذا كان المؤشر الأخضر مطفأً أو مضاءً باستمرار، فهذا يعني عدم وجود إشارة (وقد يكون انطفاؤه ناتجًا أيضًا عن انقطاع الطاقة عنها). إذا تأكد تعطل البطاقة، فاستبدلها.

(3) توصيل كابل الإشارة بشكل خاطئ: تحقّق من توصيل كابل الإشارة بين الخزائن وأعد توصيله.

3. الأعطال الشائعة في شاشات LED وطرق حلها

عدم ظهور أي صورة على شاشة LED بالكامل (الشاشة سوداء تمامًا)

(1) عدم وجود دخل تيار متردد: تحقّق من توصيل الطاقة بشاشة LED. شغّل مفتاح موزّع الطاقة؛ إذ ينبغي أن يضيء مؤشر الطاقة.

(2) تعطل كابل الإشارة (كابل الشبكة): افحص كابل الإشارة وأعد توصيله حتى يومض المؤشر الأخضر بشكل طبيعي.

(3) تعطل نظام التحكم (بطاقة الإرسال): تحقّق من سلامة الاتصال بين بطاقة إرسال LED وبطاقة استقبال LED.
إذا لم تعمل بطاقة الإرسال بشكل طبيعي، كأن يكون المؤشر الأخضر مطفأً أو مضاءً باستمرار، فهذا يعني عدم وجود إشارة. افحص البطاقة لتحديد المشكلة أو استبدلها.

(4) الكمبيوتر غير مشغّل: شغّل الكمبيوتر وافتح برنامج LED Studio.

(5) كابل DVI غير موصول: افحص كابل DVI، وأوقف تشغيل الكمبيوتر ثم أعد توصيل الكابل.

(6) تحقّق من وجود خطأ في إعدادات بطاقة DVI. اتبع الخطوات الصحيحة لتشغيل نظام التحكم، واضبط برنامج LED Studio، ثم أعد توصيل كابل الإشارة.

(7) افحص موزّع HUB للتأكد من أنه يعمل بشكل طبيعي.

ظهور أحرف مشوّهة على شاشة LED

(1) تحقّق من سلامة الاتصال بين بطاقة الاستقبال وبطاقة الإرسال.

إذا لم تعمل بطاقة الإرسال بشكل طبيعي، كأن يكون المؤشر الأخضر مطفأً أو مضاءً باستمرار، فهذا يعني عدم وجود إشارة. افحص البطاقة لتحديد المشكلة أو استبدلها.

(2) تأكد من ملاءمة كابل الشبكة، ومن أن جودته ومواصفاته مناسبة لتفادي التأثير في أداء العرض.

(3) تحقّق من صحة إعدادات LED Studio. إذا وُجدت مشكلة، فأعد ضبط البرنامج وأعد توصيل كابل الإشارة وفقًا لخطوات تشغيل نظام التحكم.

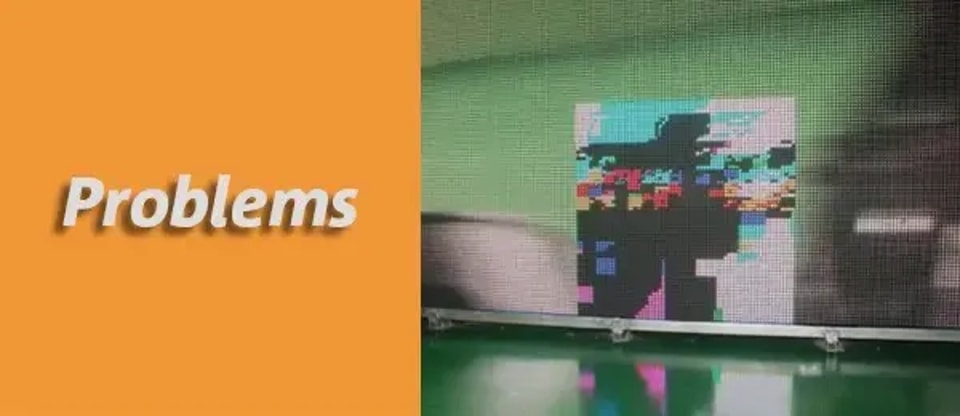

عرض مشوّش أو متداخل على شاشة LED بالكامل

(1) افحص التوصيل بين الخزائن وكابل الإشارة. أعد توصيل الكابل أو استبدله.

(2) افحص كابل DVI الذي يصل بطاقة الوسائط المتعددة ببطاقة الإرسال. إذا وُجدت مشكلة، فأحكم توصيله.

(3) تحقّق من صحة إعدادات LED Studio. إذا وُجدت مشكلة، فأعد ضبط البرنامج وأعد توصيل كابل الإشارة وفقًا لخطوات تشغيل نظام التحكم.

(4) تحقّق من حالة تشغيل بطاقة إرسال LED. إذا لم تعمل بشكل صحيح، فأصلحها أو استبدلها.

وميض أو اهتزاز الصورة على شاشة LED بالكامل

(1) تحقّق من أن بطاقتي الإرسال والاستقبال تعملان بشكل طبيعي. إذا كان المؤشر الأخضر مطفأً أو مضاءً باستمرار، فهذا يعني عدم وجود إشارة.

(2) انقطاع سلك التأريض: تحقّق من سلامة التوصيل بين سلك التأريض وشاشة LED.

(3) افحص التوصيل بين الخزائن وكابل الإشارة. أعد توصيل الكابل أو استبدله.

(4) تحقّق من صحة إعدادات LED Studio. إذا وُجدت مشكلة، فأعد ضبط البرنامج وأعد توصيل كابل الإشارة وفقًا لخطوات تشغيل نظام التحكم.

(5) افحص كابل DVI الذي يصل بطاقة الوسائط المتعددة ببطاقة الإرسال. إذا وُجدت مشكلة، فأحكم توصيله.

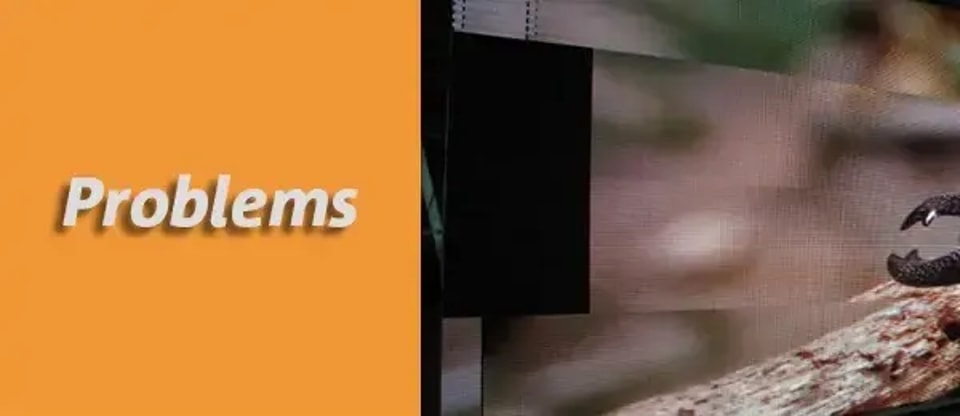

عدم ظهور الصورة في أجزاء من شاشة LED

(1) تحقّق من أن بطاقتي الإرسال والاستقبال تعملان بشكل طبيعي. إذا كان المؤشر الأخضر مطفأً أو مضاءً باستمرار، فهذا يعني عدم وجود إشارة.

(2) تحقّق من صحة إعدادات LED Studio. إذا وُجدت مشكلة، فأعد ضبط البرنامج وأعد توصيل كابل الإشارة وفقًا لخطوات تشغيل نظام التحكم.

عدم تزامن العرض مع الكمبيوتر

تحقّق من إعدادات بطاقة DVI، وتأكد من ضبط وضع الشاشات المتعددة على «تكرار».

عرض المحتوى نفسه على كل وحدة عرض

قد يكون السبب عدم تحميل ملفات الربط التسلسلي. أعد إرسال ملف الربط، ووصل كابل الشبكة من الكمبيوتر بمنفذ الإخراج القريب من مؤشر بطاقة إرسال LED.

سطوع شاشة LED منخفض والصور غير واضحة

قد يرجع ذلك إلى ضبط إعدادات بطاقة الإرسال أو البطاقة الوظيفية بشكل غير صحيح. أعد الإعدادات الافتراضية واحفظها، واضبط الحد الأدنى للسطوع على قيمة أكبر من 80.

عدم ظهور الصورة في عدة وحدات

(1) إذا لم تظهر الصورة في صف واحد، فقد تكون المشكلة في دخل الإشارة. افحص التوصيل وأعد تثبيته، وتحقّق أيضًا من توصيل الطاقة بالوحدة الأولى في الصف.
(2) إذا لم تظهر الصورة في أحد أركان الخزانة، فتحقّق من أن مزوّد الطاقة المعني يعمل بشكل طبيعي.

ظهور أحرف مشوّهة لبضع ثوانٍ فقط عند تشغيل شاشة LED

هذه ظاهرة طبيعية تشير إلى أن لوحة شاشة LED تستعد للعمل. ويختفي العرض المشوّه عادةً خلال ثانيتين، ثم تعمل الشاشة بشكل طبيعي.

4. خطوات استكشاف أعطال نظام التحكم في شاشات LED وإصلاحها

(1) تحقّق من إعداداتوحدة معالجة الرسوماتوفقًا للإرشادات.

(2)تحقّق من توصيل الكابلاتمثل كابل DVI وكابل الشبكة، ومن توصيل بطاقة التحكم الرئيسية بمنفذ PCI، وما إلى ذلك.

(3)تحقّق من مصدر الطاقةلكلٍّ من كمبيوتر التحكم وشاشة LED. إذا كان مصدر الطاقة غير كافٍ لخزانة شاشة LED، فستومض الشاشة عند عرض صورة بيضاء بالكامل.
اختر مصدر الطاقة المناسب وفقًا لمتطلبات الخزانة.

(4)تحقّق مما إذا كان المؤشر الأخضر في بطاقة إرسال LED يومض بانتظام. إذا كان يومض، فانتقل إلى الخطوة 6.
إذا لم يومض، فأعد التشغيل وتحقّق مما إذا كان الضوء الأخضر يومض بانتظام قبل الدخول إلى نظام win98/2k/XP. إذا كان يومض، فانتقل إلى الخطوة 2.
تحقّق مما إذا كان كابل DVI موصولًا بشكل صحيح. إذا لم تُحل المشكلة، فقد يكون الخلل في بطاقة الإرسال أو بطاقة الرسومات أو كابل DVI؛ استبدل كلًّا منها على حدة، ثم كرر الخطوة 3.

(5) اضبط إعدادات البرنامج أو أعد تثبيته، ثمأعد ضبطه حتى يومض المؤشر الأخضر. وإلا، كرر الخطوة الثالثة.

(6)تحقّق مما إذا كان المؤشر الأخضر (ضوء البيانات) في بطاقة الاستقبال يومض بالتزامنمع المؤشر الأخضر في بطاقة الإرسال. إذا كان الأمر كذلك، فانتقل إلى الخطوة 8 وتحقّق مما إذا كان الضوء الأحمر لمصدر الطاقة لا يزال مضاءً.

(7)تحقّق مما إذا كان كابل الشبكة موصولًا بإحكامأو مما إذا كان طويلًا جدًا. يُرجى ملاحظة أن طوله يجب ألا يتجاوز 100 متر من دون مكرّر إشارة. إذا كانت الإجابة نعم، فعالج المشكلة.
إذا لم تُحل المشكلة بعد الإصلاح، فقد يكون الخلل في بطاقة استقبال LED. استبدل بطاقة الاستقبال وكرر الخطوة 6.

(8)تحقّق مما إذا كان ضوء الطاقة مضاءً. إذا لم يكن مضاءً، فانتقل إلى الخطوة 7 وتحقّق مما إذا كان منفذ خط الإشارة المحدد متوافقًا مع لوحة الوحدة.

اعثر على الحل المناسب لمشكلات شاشة LED

لنفترض أنك عثرت الآن على مصدر المشكلة في جدار LED. هناك احتمالان بعد ذلك. فإذا كنت متمرسًا في الجوانب التقنية أو لديك فني صيانة ضمن فريقك، فربما تستطيع إصلاح المشكلة بنفسك.
لكن مشكلات شاشات LED قد تكون أكثر تعقيدًا في كثير من الأحيان، ولا سيما في الشاشات الخارجية. في هذه الحالة، يكون الحل الأمثل هو الاستعانة بفني صيانة شاشات LED محترف لفحص الشاشة بالكامل، وتشخيص العطل وإصلاحه.
وكما يُقال، الوقاية خير من العلاج. لذلك لا تنتظر حتى تتعطل لوحات LED لديك؛ بل اطلب من مختص فحص شاشاتك بانتظام وإجراء الصيانة الدورية. فهذا يقلل احتمال توقف جدران العرض لديك بشكل مفاجئ.

الخلاصة

إصلاح جدران العرض بتقنية LED ليس مهمة سهلة أو قليلة التكلفة. لكن يمكن اتخاذ خطوات للوقاية من الأعطال. يمكنك الاستعانة بفنيين لفحص شاشاتك بانتظام، إلا أن أسباب المشكلات تعود في النهاية إلى شاشات LED نفسها.
إذا اخترت شاشات LED منخفضة الجودة، فستكون اللوحات أكثر عرضة للأعطال. أما إذا كانت اللوحة التي تشتريها عالية الجودة، فسيقل احتمال تعطلها.
