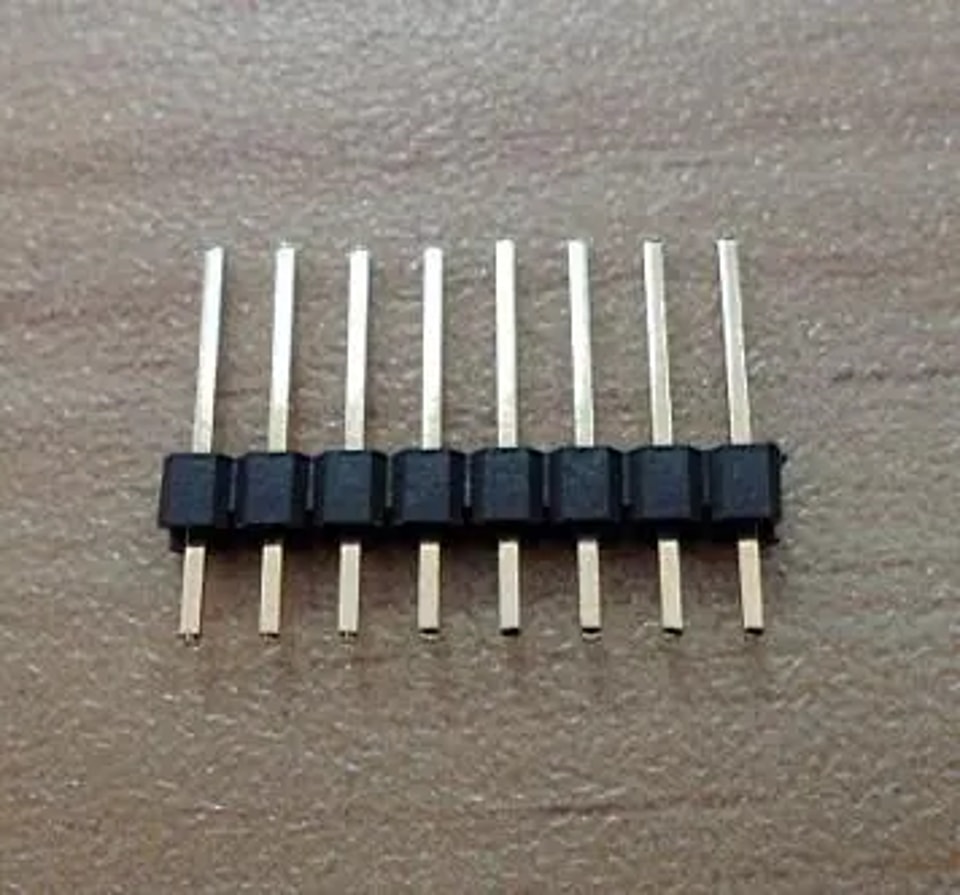

مبدأ عمل موصل الدبابيس

يُستخدم الدبوس على نطاق واسع لتوصيل لوحات PCB، ويُعرف باسم الموصل العام. ويُقرن عادةً بموصلات الصفوف والأسلاك وغيرها. ومع اشتداد المنافسة في سوق موصلات الدبابيس، يخفض بعض المصنّعين التكاليف باستخدام طلاء كهربائي ومواد أقل جودة، ما يؤثر أيضًا في أداء المنتج وعمره التشغيلي.

ما هو موصل الدبابيس؟

موصل الدبابيس الصفّي هو موصل يُستخدم على نطاق واسع في لوحات الدوائر المطبوعة بالأجهزة الإلكترونية والكهربائية وأجهزة القياس. تتمثل وظيفته في إكمال الدائرة أو عزل أجزائها، والعمل كجسر لنقل التيار أو الإشارات. ويُستخدم عادةً مع موصل صفّي لتكوين اتصال من لوحة إلى لوحة، أو مع أطراف ضفيرة الأسلاك الإلكترونية لتكوين اتصال من لوحة إلى سلك. ويمكن استخدامه أيضًا بصورة مستقلة للاتصال من لوحة إلى لوحة.

تختلف المواصفات المطلوبة باختلاف المنتجات، ولذلك تتوفر مجموعة متنوعة من الطرز والمقاسات. ووفقًا لمعايير موصلات الدبابيس في قطاع الإلكترونيات، تُصنّف كما يلي:

بحسب المسافة بين الدبابيس، تنقسم عمومًا إلى خمس فئات: 2.54 مم، و2.00 مم، و1.27 مم، و1.00 مم، و0.8 مم. وبحسب عدد الصفوف، تتوفر بتصميم صف واحد أو صفين أو ثلاثة صفوف وغيرها. أما بحسب طريقة التغليف، فتشمل SMT (تركيب أفقي/تركيب عمودي) وDP للتركيب عبر الثقوب (إدخال مباشر/إدخال مع تثبيت) وغيرها. وبحسب طريقة التركيب، يرمز الحرف S إلى زاوية 180°، والحرف W إلى زاوية 90°، والحرف T إلى SMT.

مبدأ عمل موصل الدبابيس الصفّي

1. تُعد سهولة التشغيل والمتانة الميكانيكية لموصل الدبابيس عاملين مهمين للغاية. ويُستخدم الموصل عادةً واجهةً للتواصل بين اللوحة الرئيسية PCB والمكونات الخارجية، كما يتمتع شريط الدبابيس بقدرة تحمل عالية وقد يتعرض أحيانًا لقوى خارجية كبيرة.

2. تتمتع المكونات المركّبة بتقنية الثقوب النافذة بموثوقية أعلى بكثير من مكونات SMT المقابلة. فهي تتحمل السحب والضغط والصدمات الحرارية، كما يصعب انفصالها عن لوحة PCB.

3. في التوصيلات الميدانية بالقطاع الصناعي، تُصمم الدبابيس والموصلات الصفّية عادةً لتكون مكونات عالية القدرة، بما يلبي متطلبات نقل الجهود والتيارات المختلفة.

4. تتراجع هذه المزايا كلما قلّ تماسك المكونات على لوحة PCB. وتتميز موصلات الدبابيس الصفّية بتصميم مدمج وسهولة التركيب، كما تختلف بوضوح عن دبابيس الثقوب النافذة من حيث الحجم وطريقة التجميع.

5. تشير المتانة الكهربائية إلى قدرة الموصل على تحمل جهد الاختبار المقنن بين الدبابيس أو نقاط التلامس، أو بين نقاط التلامس والهيكل.

6. يمكن لموصلات الدبابيس الصفّية العامة التعامل مع التوهين الناتج عن التداخل الكهرومغناطيسي، كما توفر قدرة على الحماية من هذا التداخل.

7. ينبغي أن تكون مقاومة التلامس في موصلات الدبابيس الصفّية منخفضة، وقد لا تتجاوز بضع عشرات من الأوم.

يُستخدم هذا الموصل على نطاق واسع في لوحات الدوائر المطبوعة بالأجهزة الإلكترونية والكهربائية وأجهزة القياس. وتتمثل وظيفته في إكمال الدائرة أو عزل أجزائها، والعمل كجسر لنقل التيار أو الإشارات. ويُستخدم عادةً مع موصل صفّي لتكوين اتصال من لوحة إلى لوحة، أو مع أطراف ضفيرة الأسلاك الإلكترونية لتكوين اتصال من لوحة إلى سلك. كما يمكن استخدامه بصورة مستقلة للاتصال من لوحة إلى لوحة.
