شرح مفصل لدائرتي الكاثود المشترك والأنود المشترك

تتردد في العامين الماضيين مصطلحات مثل الشاشة الباردة، والشاشة الموفرة للطاقة، وشاشة الكاثود المشترك في أوساط الصناعة والمعارض وغيرها. ويشير الكاثود المشترك أو الأنود المشترك إلى توصيل كاثودات أو أنودات مجموعة من مصابيح LED معًا. فما مقدار الطاقة التي يمكن أن توفرها شاشة LED ذات الكاثود المشترك؟ يشرح هذا المقال مبدأ عملها.

رسم تخطيطي لمصابيح LED ذات الكاثود المشترك والأنود المشترك:

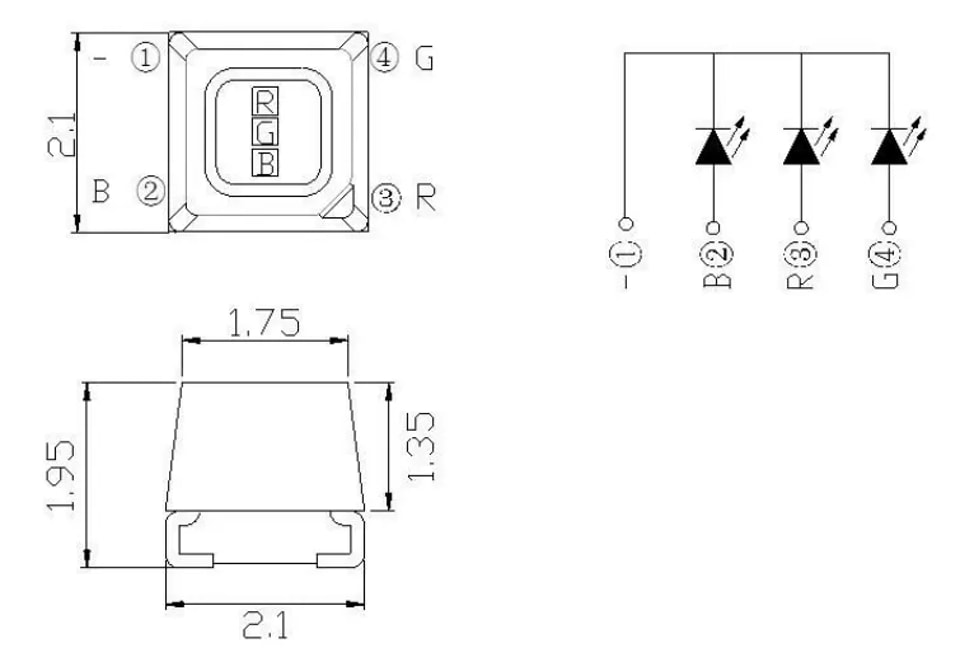

مصباح LED ذو كاثود مشترك

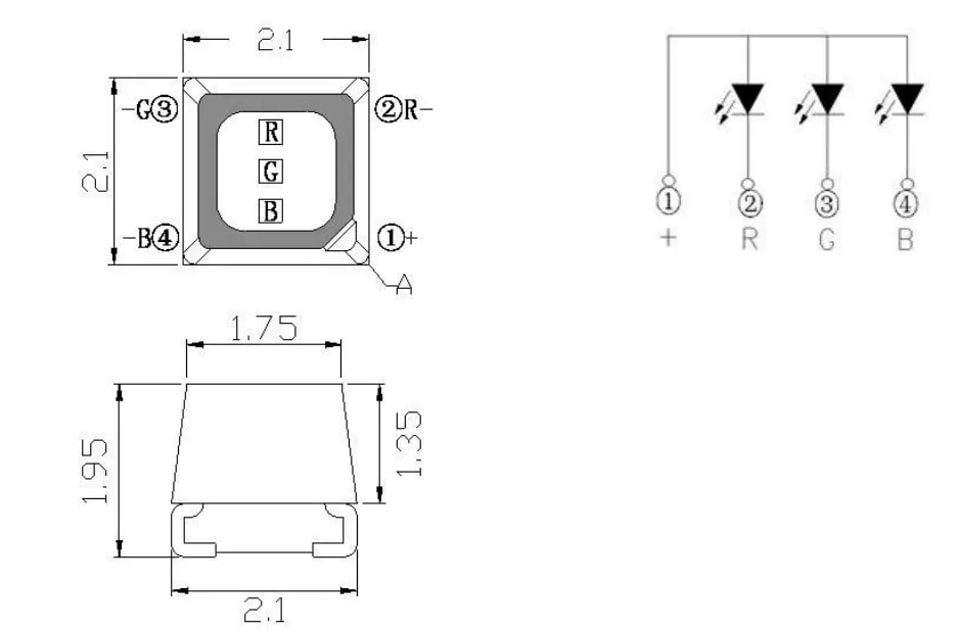

مصباح LED ذو أنود مشترك

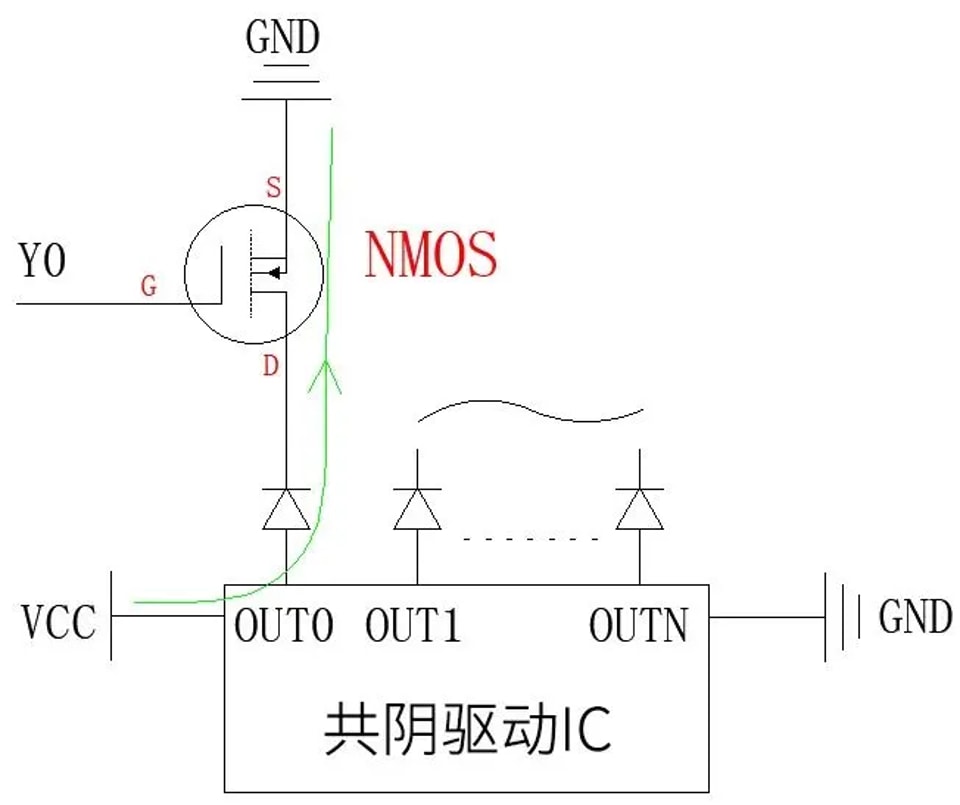

مخطط دائرة الكاثود المشترك:

يمثل NMOS ترانزستور التحكم في الصف، ويمثل Y0 إشارة التحكم بالصف، بينما يشير السهم الأخضر إلى مسار التيار. يبدأ التيار من طرف VCC في دارة التشغيل المتكاملة، ويمر عبر مصباح LED لإضاءته، ثم يصل إلى طرف GND الخاص بتوصيل الصف.

دائرة الكاثود المشترك:

① ضمن مجموعة من مصابيح LED الحمراء والخضراء والزرقاء، يكون أقل جهد أمامي VF للون الأحمر (نحو 1.8–2.2 V)، بينما يكون الأعلى للونين الأزرق والأخضر (نحو 2.8–3.4 V). في مصابيح الكاثود المشترك، تُوصَل كاثودات الألوان الثلاثة معًا، ويمكن تغذية كل أنود على حدة وفق جهد التشغيل المطلوب. عادةً يُستخدم جهد 2.8 V للضوء الأحمر و3.8 V للضوءين الأزرق والأخضر.

② في مسار الدائرة، يمر عبر GND الخاص بترانزستور الصف تيار جميع المصابيح في ذلك الصف، بينما يمر عبر VCC تيار جميع قنوات دارة التشغيل المتكاملة. لذلك، عند توصيل الدائرة، ينبغي زيادة عرض مساري VCC وGND المناسبين قدر الإمكان وفقًا للتيار الفعلي.

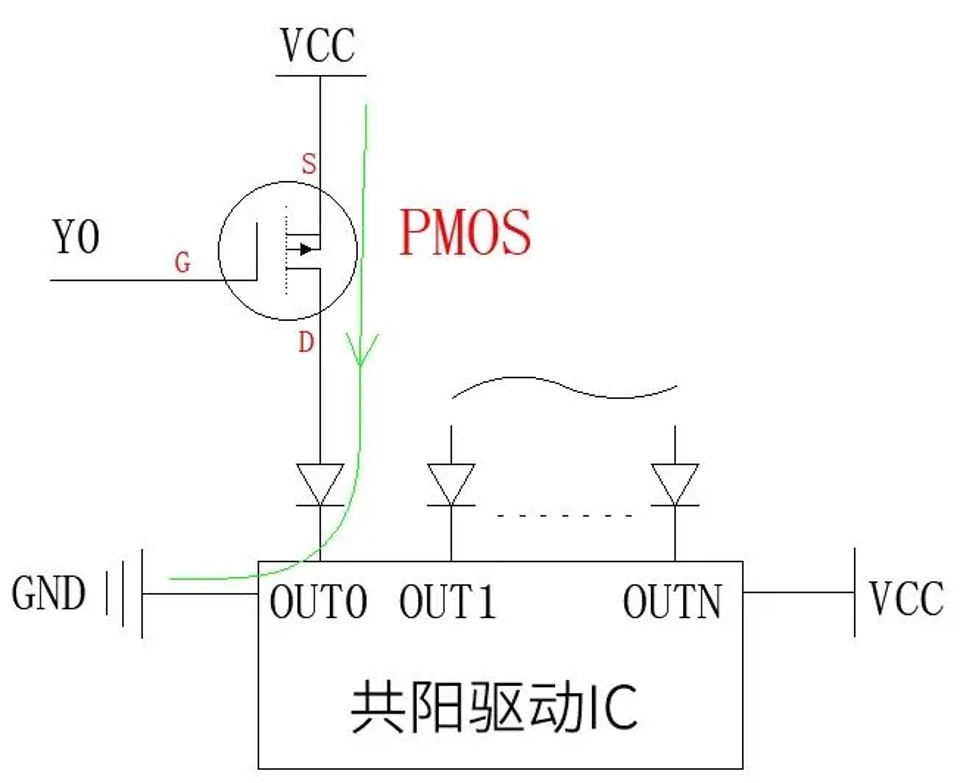

مخطط دائرة الأنود المشترك:

يمثل PMOS ترانزستور التحكم في الصف، ويمثل Y0 إشارة التحكم بالصف، بينما يشير السهم الأخضر إلى مسار التيار. يدخل التيار من طرف VCC الخاص بترانزستور الصف، ويمر عبر مصباح LED لإضاءته، ثم يخرج من طرف GND في دارة التشغيل المتكاملة.

دائرة الأنود المشترك:

① ضمن مجموعة من مصابيح LED الحمراء والخضراء والزرقاء، يكون أقل جهد أمامي VF للون الأحمر (نحو 1.8–2.2 V)، بينما يكون الأعلى للونين الأزرق والأخضر (نحو 2.8–3.4 V). في مصابيح الأنود المشترك، تُوصَل أنودات الألوان الثلاثة معًا؛ لذا يجب أن يكون جهد VCC أعلى من جهد التشغيل الأمامي لأي لون لإضاءة المصابيح كلها. وعادةً ما يُستخدم جهد 5 V.

② في مسار الدائرة، يمر عبر VCC الخاص بترانزستور الصف تيار جميع المصابيح في ذلك الصف، بينما يمر عبر GND تيار جميع قنوات دارة التشغيل المتكاملة. لذلك، عند توصيل الدائرة، ينبغي زيادة عرض مساري VCC وGND المناسبين قدر الإمكان وفقًا للتيار الفعلي.

يتجلى توفير الطاقة في تقنية الكاثود المشترك، وفقًا للمقارنة أعلاه، في جانبين رئيسيين:

يستخدم أنبوب الكاثود المشترك ترانزستور NMOS، الذي يتميز بمقاومة تشغيل أقل من ترانزستور PMOS المستخدم في الأنود المشترك.

يمكن تشغيل مصابيح LED الحمراء في نظام الكاثود المشترك بجهد أقل. ووفقًا للقياسات الفعلية، توفر شاشة الكاثود المشترك نحو 15٪ من استهلاك الطاقة مقارنةً بشاشة الأنود المشترك.
