مقدمة عن عملية إنتاج SMT

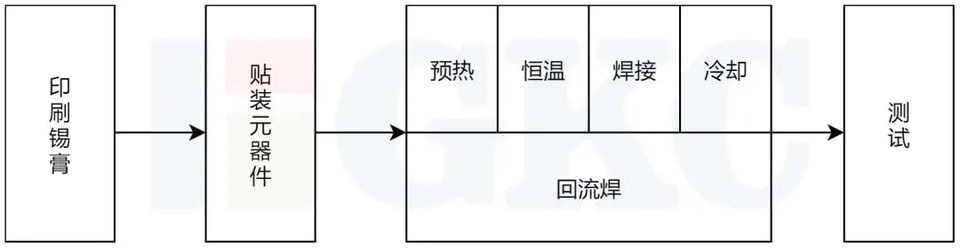

تشمل المراحل الأساسية لعملية إنتاج SMT: طباعة معجون اللحام، وتركيب المكونات، واللحام بإعادة التدفق، والفحص.

مراحل عملية SMT الرئيسية

1. طباعة معجون اللحام

تتمثل وظيفتها في وضع معجون اللحام أو المادة اللاصقة لتركيب المكونات على وسادات اللحام في لوحة الدوائر المطبوعة (PCB)، استعدادًا للحام المكونات. والمعدة المستخدمة هي آلة طباعة معجون اللحام، وتوجد في بداية خط إنتاج SMT؛

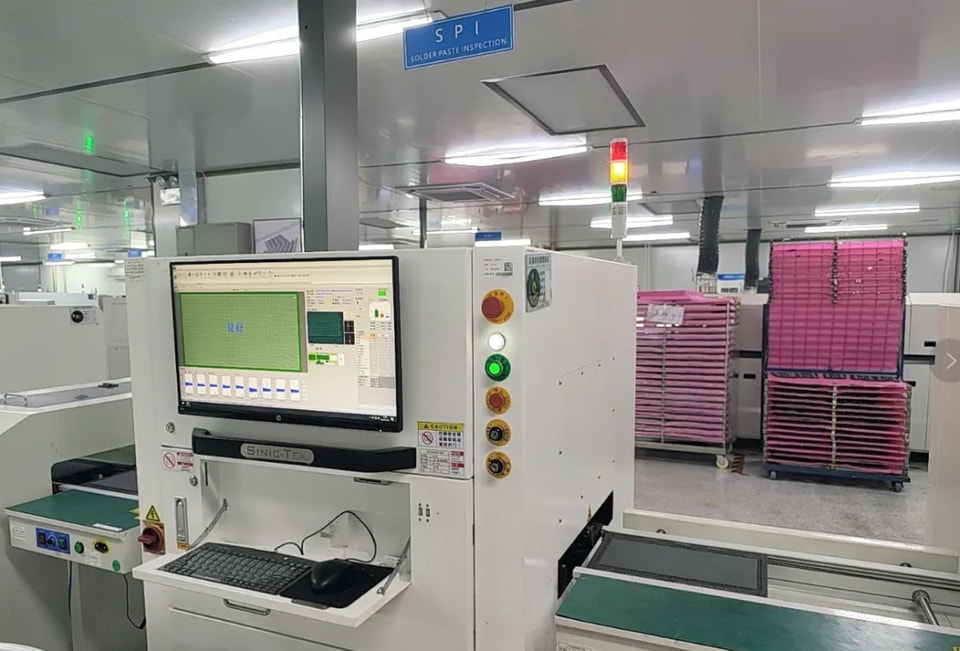

تُستخدم معدات فحص معجون اللحام SPI للكشف عن ارتفاع المعجون وحجمه ومساحته، ورصد قصر الدائرة والانحراف.

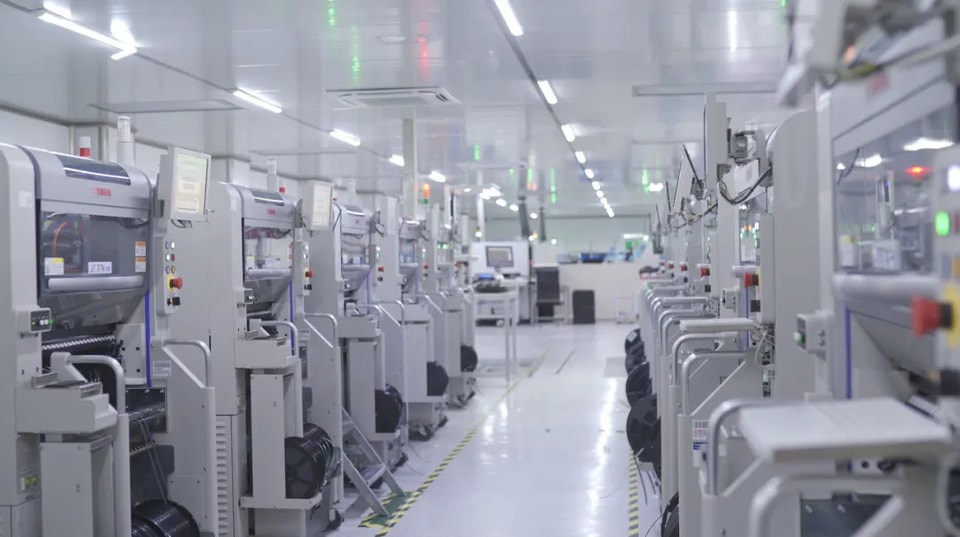

٢. تركيب المكونات

تتمثل وظيفتها في تركيب المكونات السطحية بدقة في المواضع المحددة على لوحة الدوائر المطبوعة. والمعدة المستخدمة هي آلة تركيب المكونات، وتقع بعد آلة الطباعة في خط إنتاج SMT؛

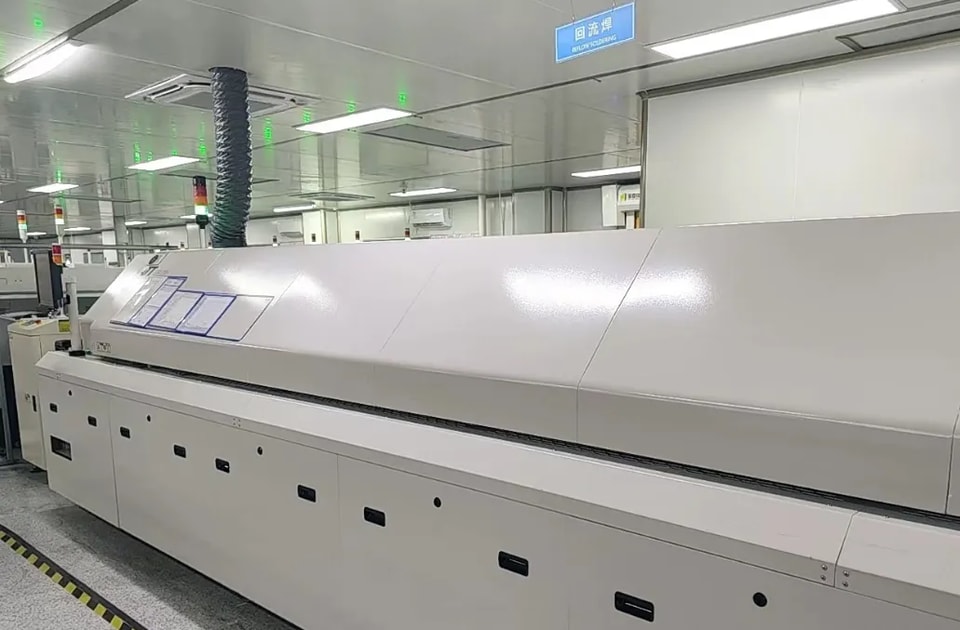

٣. اللحام بإعادة الصهر

تتمثل وظيفتها في صهر معجون اللحام لربط المكونات السطحية بلوحة الدوائر المطبوعة بإحكام. والمعدة المستخدمة هي فرن إعادة الصهر، ويقع بعد آلة تركيب المكونات في خط إنتاج SMT؛

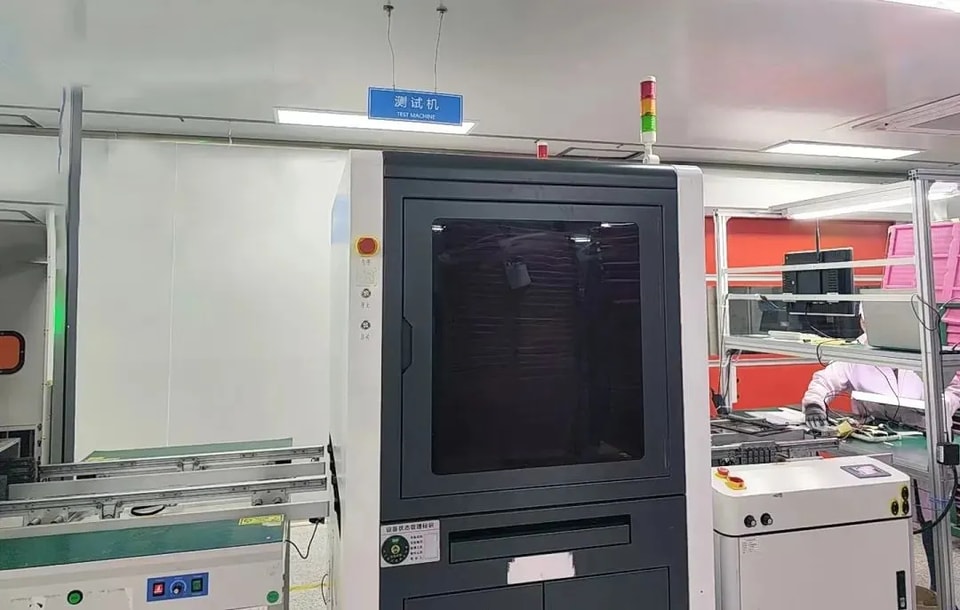

٤. الفحص

تتمثل وظيفتها في فحص جودة اللحام وجودة تجميع لوحة الدوائر المطبوعة المركبة. وتشمل المعدات المستخدمة العدسات المكبرة والمجاهر، وأجهزة الاختبار داخل الدائرة (ICT)، وأجهزة الاختبار بالمسبار الطائر، وأنظمة الفحص البصري الآلي (AOI)، وأنظمة الفحص بالأشعة السينية (X-ray)، وأجهزة اختبار الوظائف وغيرها. ويُحدد موضعها في خط الإنتاج وفقًا لمتطلبات الفحص؛
